Winddichtung außen - Wandschalungsbahn

Aus WISSEN-WIKI
Wechseln zu: Navigation, Suche

Bei äußeren Schichten mit sd-Werten kleiner 0,30 m bzw. Vollholzschalungen nach E-DIN 68800-2 mit diffusionsoffenen SOLITEX Fassadenbahnen ist kein chemischer Holzschutz erforderlich.
Der sd-Wert der SOLITEX FRONTA WA / SOLITEX FRONTA QUATTRO beträgt 0,10 m. Bei der SOLITEX FRONTA PENTA beträgt der sd-Wert 0,20 m.

Hinweis

Zur Verbesserung der Winddichtheit diese SOLITEX Bahnen untereinander und an allen angrenzenden Bauteilen verkleben.

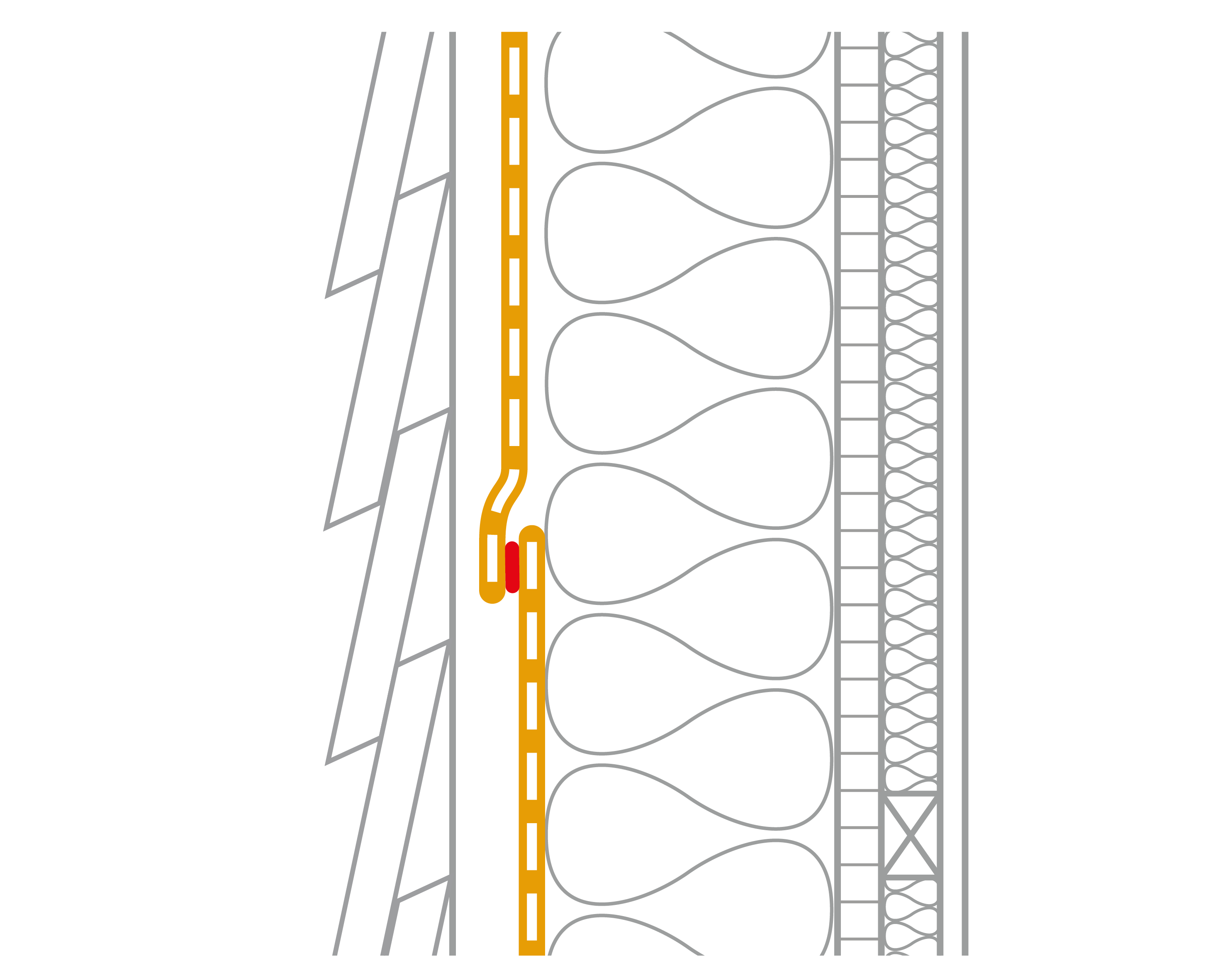

29. Regelaufbau geschlossene Fassade
30. Alternativ

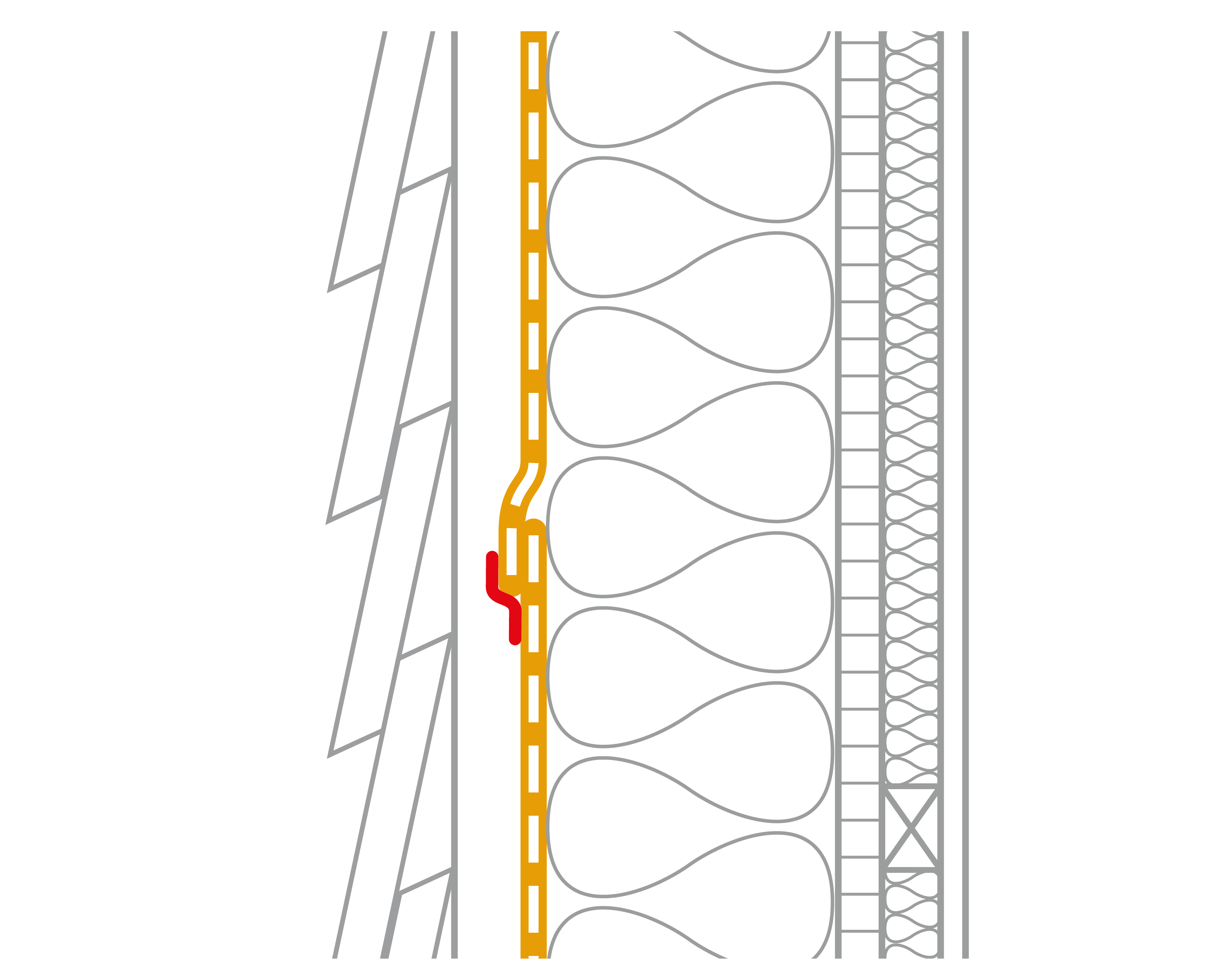

Abb. 29: geschlossene Fassade
Wandschalungsbahn: SOLITEX FRONTA WA (Alternativ: SOLITEX FRONTA PENTA oder SOLITEX FRONTA QUATTRO)
Verklebung mit der connect-Technologie (integrierte Selbstklebezonen)
oder doppelseitiges Klebeband DUPLEX


Abb. 30:
Wandschalungsbahn: SOLITEX FRONTA WA (Alternativ: SOLITEX FRONTA PENTA oder SOLITEX FRONTA QUATTRO)
Klebeband: TESCON INVIS oder TESCON VANA / TESCON No.1

31. Regelaufbau teiloffene Fassade
32. Alternativ

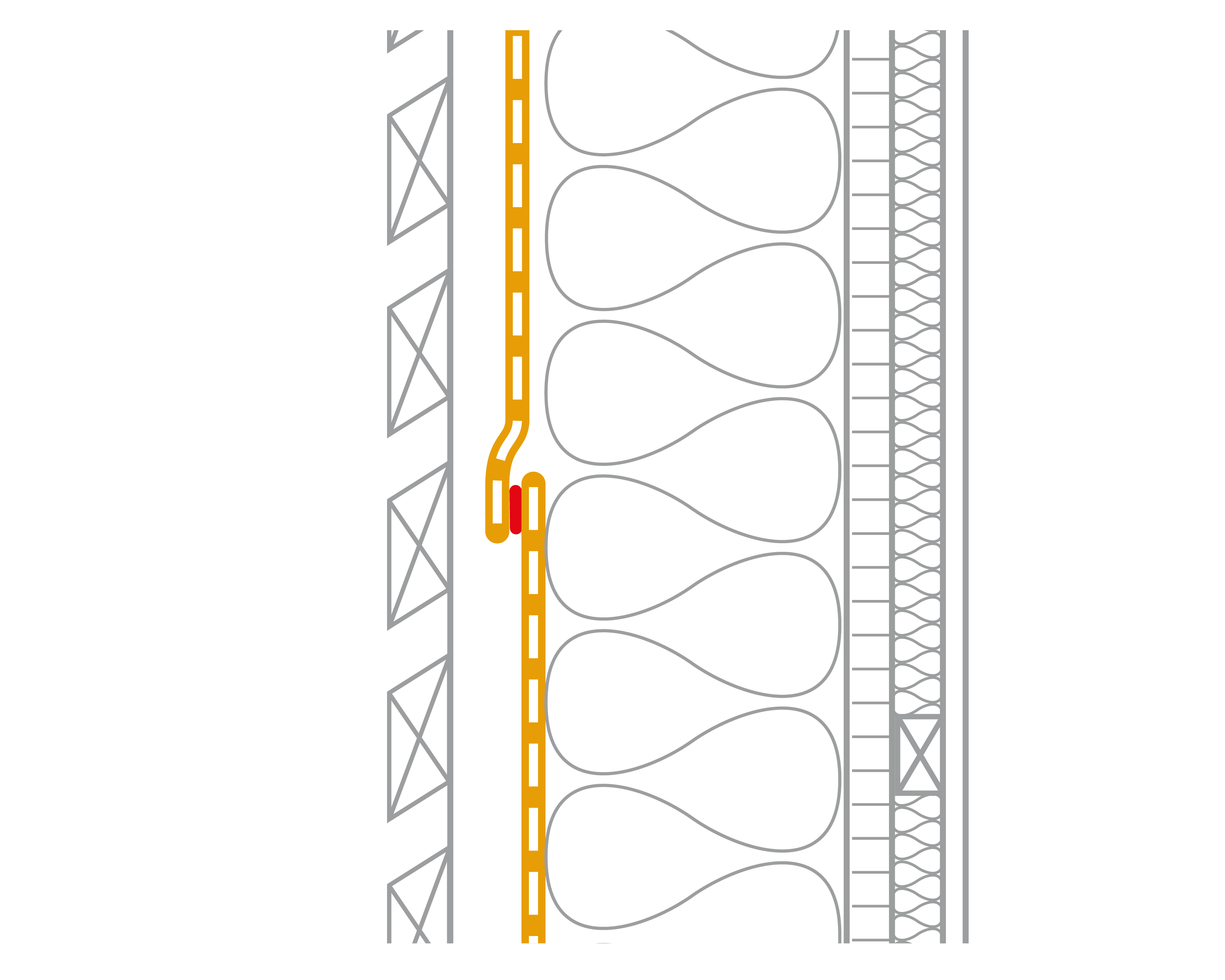

Abb. 31: teiloffene Fassade
Wandschalungsbahn:SOLITEX FRONTA PENTA oder SOLITEX FRONTA QUATTRO
Verklebung mit der connect-Technologie (integrierte Selbstklebezonen)
oder doppelseitiges Klebeband DUPLEX

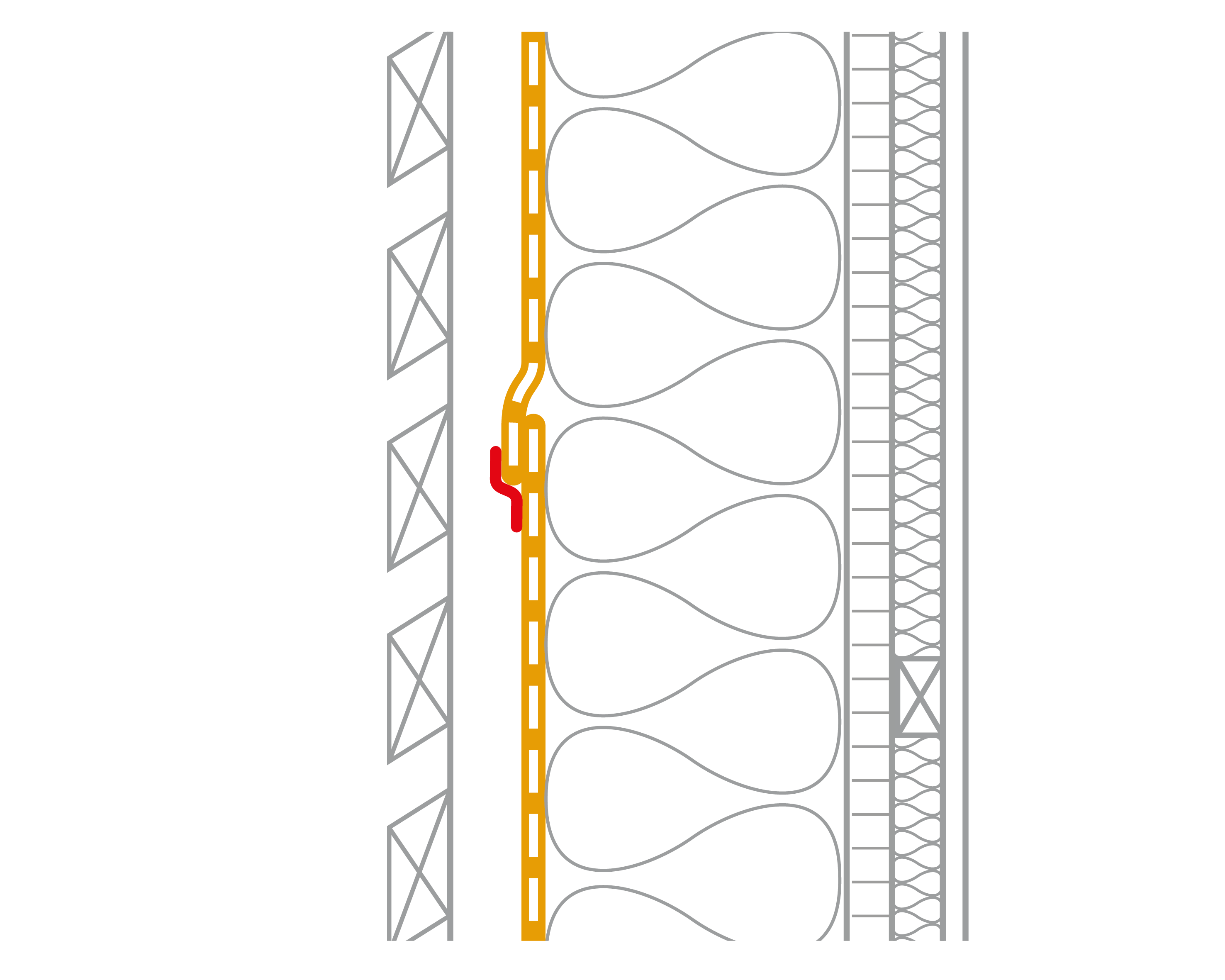

Abb. 32:
Wandschalungsbahn: SOLITEX FRONTA PENTA oder SOLITEX FRONTA QUATTRO
Anschlussklebeband: TESCON INVIS

33. Alternativ
34. Regelaufbau Holzbauwand hinter belüfteter Vormauerschale

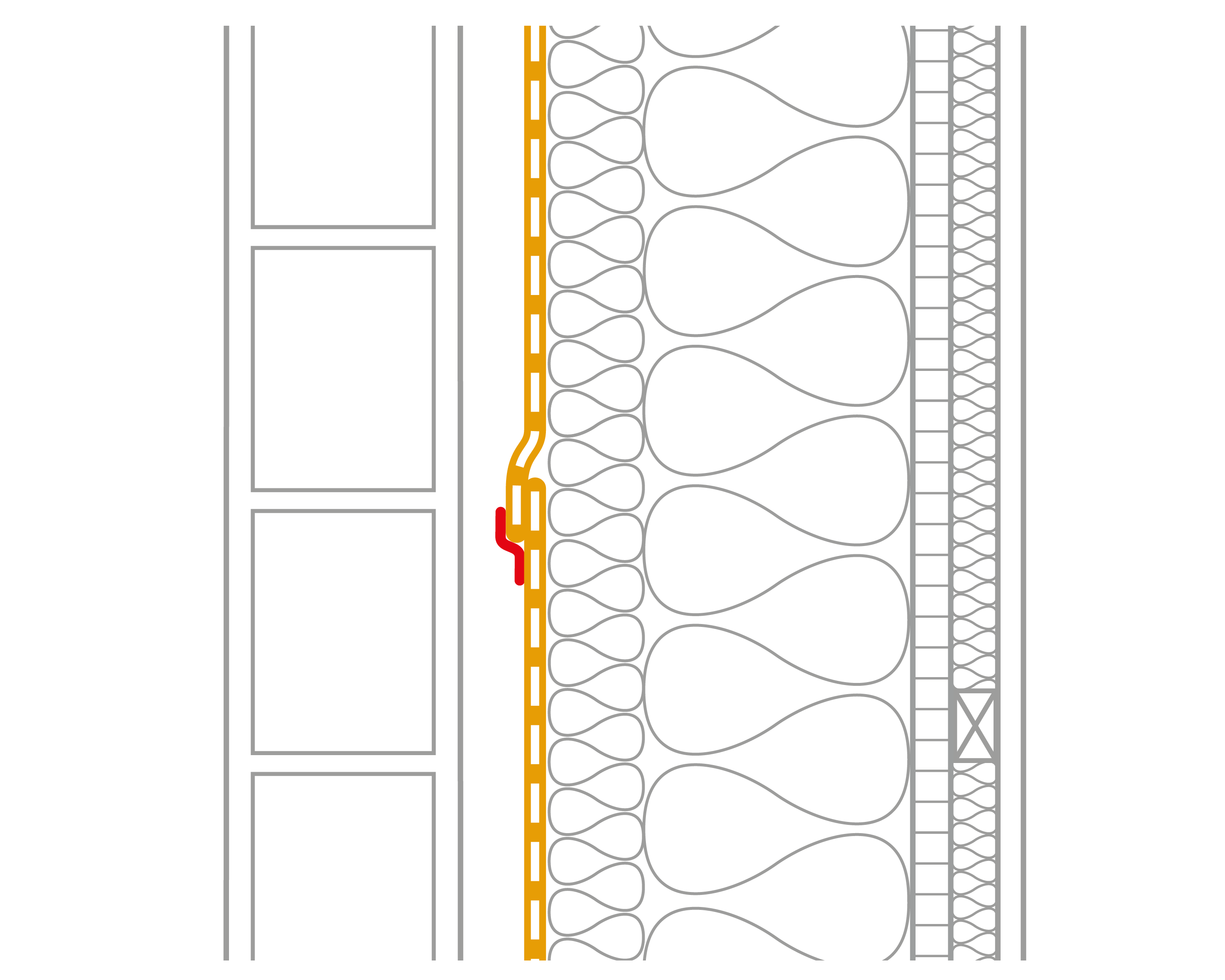

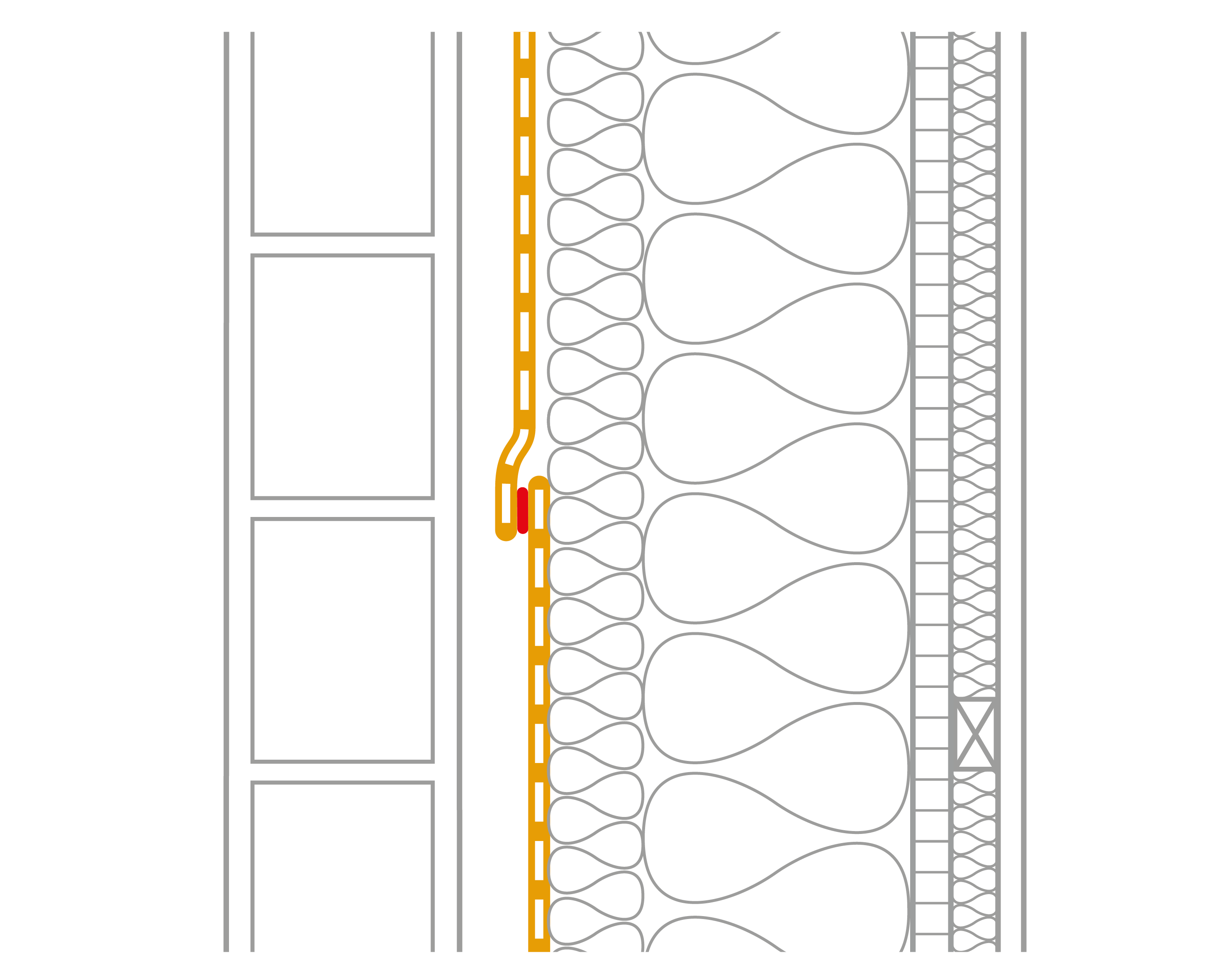

Abb. 33: Holzbauwand hinter belüfteter Vormauerschale
Wandschalungsbahn: SOLITEX FRONTA HUMIDA
Doppelseitiges Klebeband: DUPLEX


Abb. 34:
Wandschalungsbahn: SOLITEX FRONTA HUMIDA
Klebeband: TESCON VANA / TESCON No.1


Fensteranschlüsse

35. Fensteranschluss seitlich am Blendrahmen Mauerwerkswand
36. Alternativ

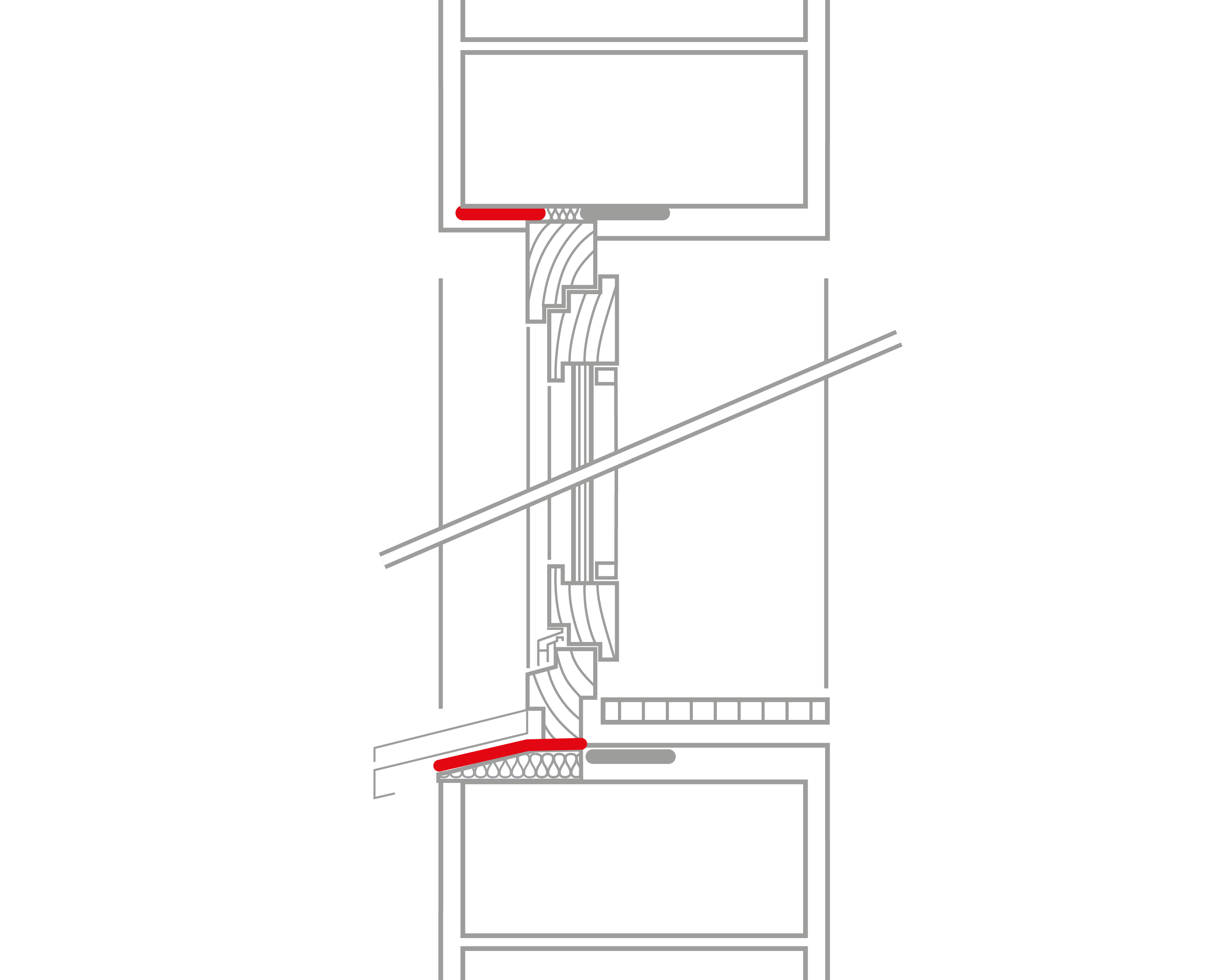

Abb. 35: Fensteranschluss seitlich am Blendrahmen Mauerwerkswand
in Abb. oben - Fensteranschlussband:
CONTEGA EXO, CONTEGA IQ oder CONTEGA SOLIDO EXO-D

in Abb. unten - Unterfensterbank:
wasserführendes Anschlussklebeband EXTOSEAL ENCORS

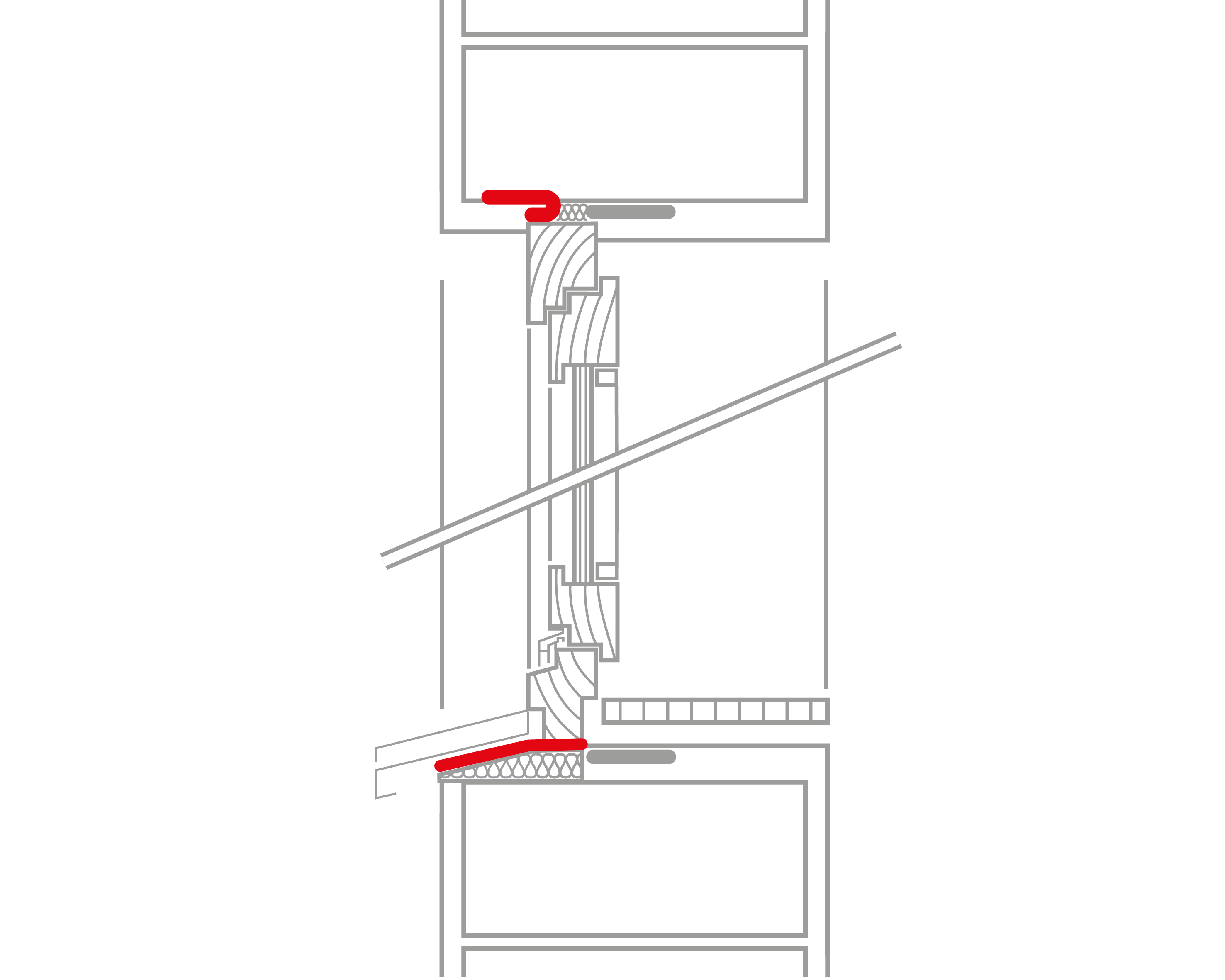

Abb. 36:
in Abb. oben - Fensteranschlussband:
CONTEGA SOLIDO EXO

in Abb. unten - Unterfensterbank:
wasserführendes Anschlussklebeband EXTOSEAL ENCORS

37. Fensteranschluss auf dem Blendrahmen Mauerwerkswand
38. Fassade Fensteranschluss, Fenster mittig im Ständerwerk

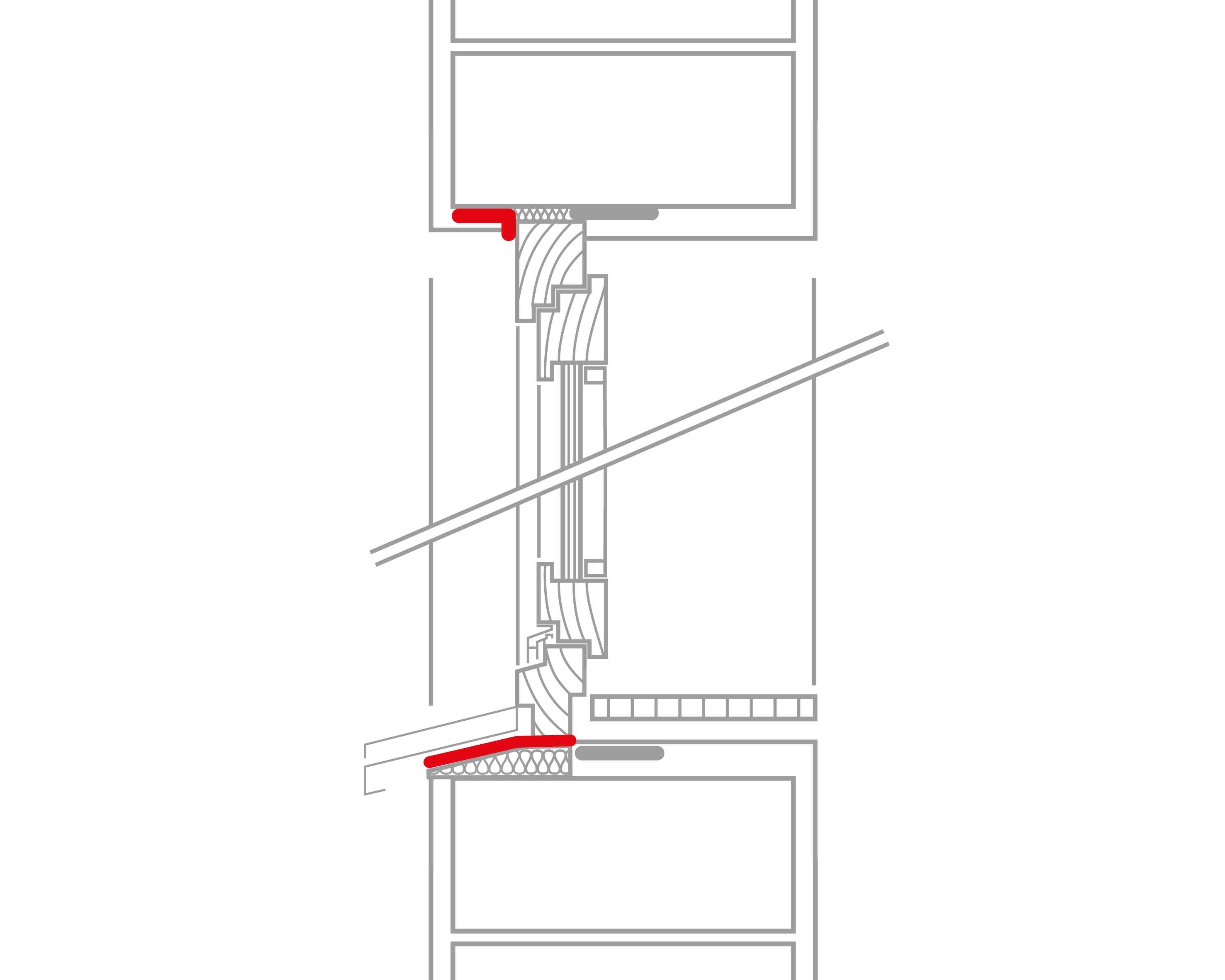

Abb. 37: Fensteranschluss auf dem Blendrahmen Mauerwerkswand
in Abb. oben - Fensteranschlussband:
CONTEGA EXO oder CONTEGA SOLIDO EXO

in Abb. unten - Unterfensterbank:
wasserführendes Anschlussklebeband EXTOSEAL ENCORS

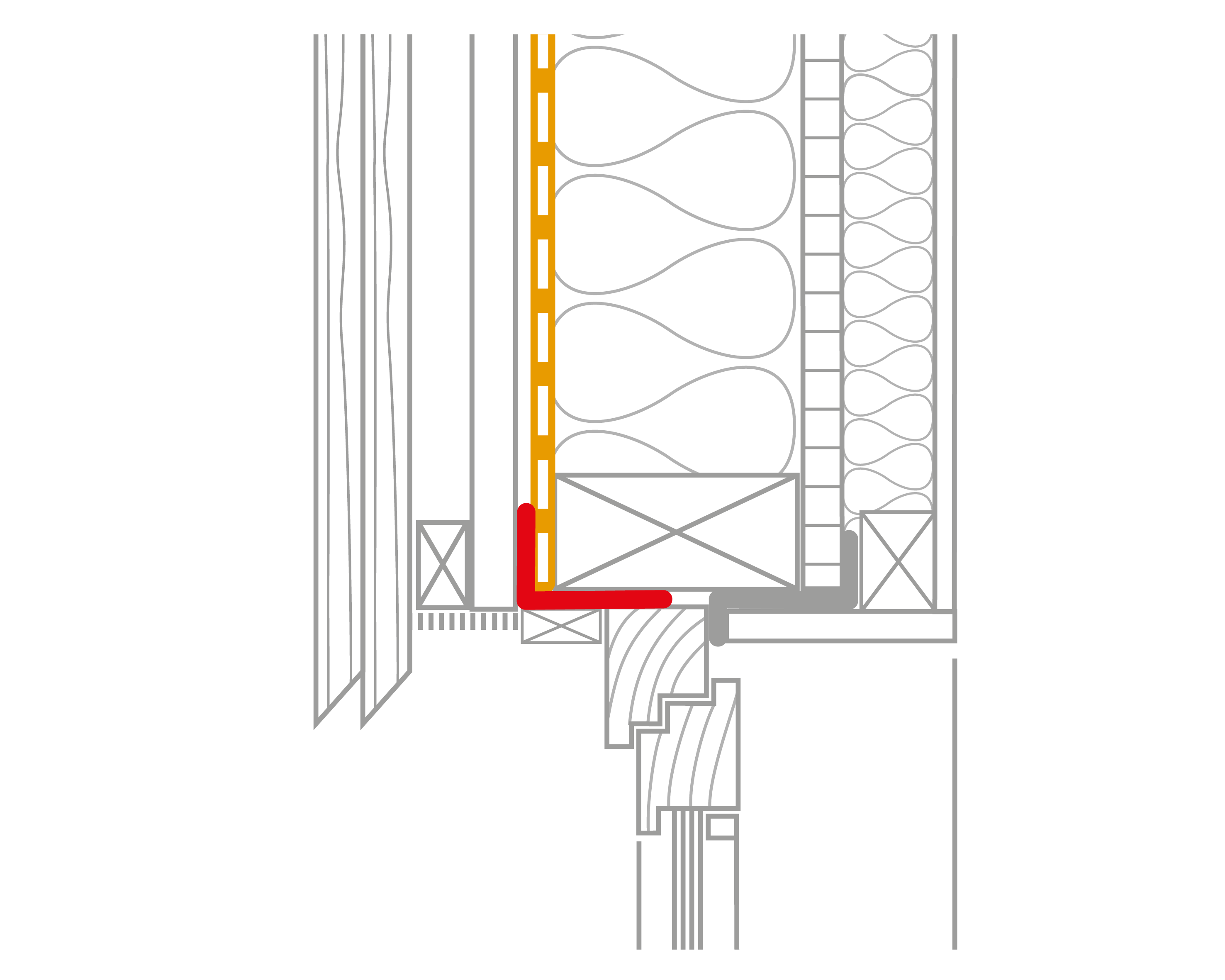

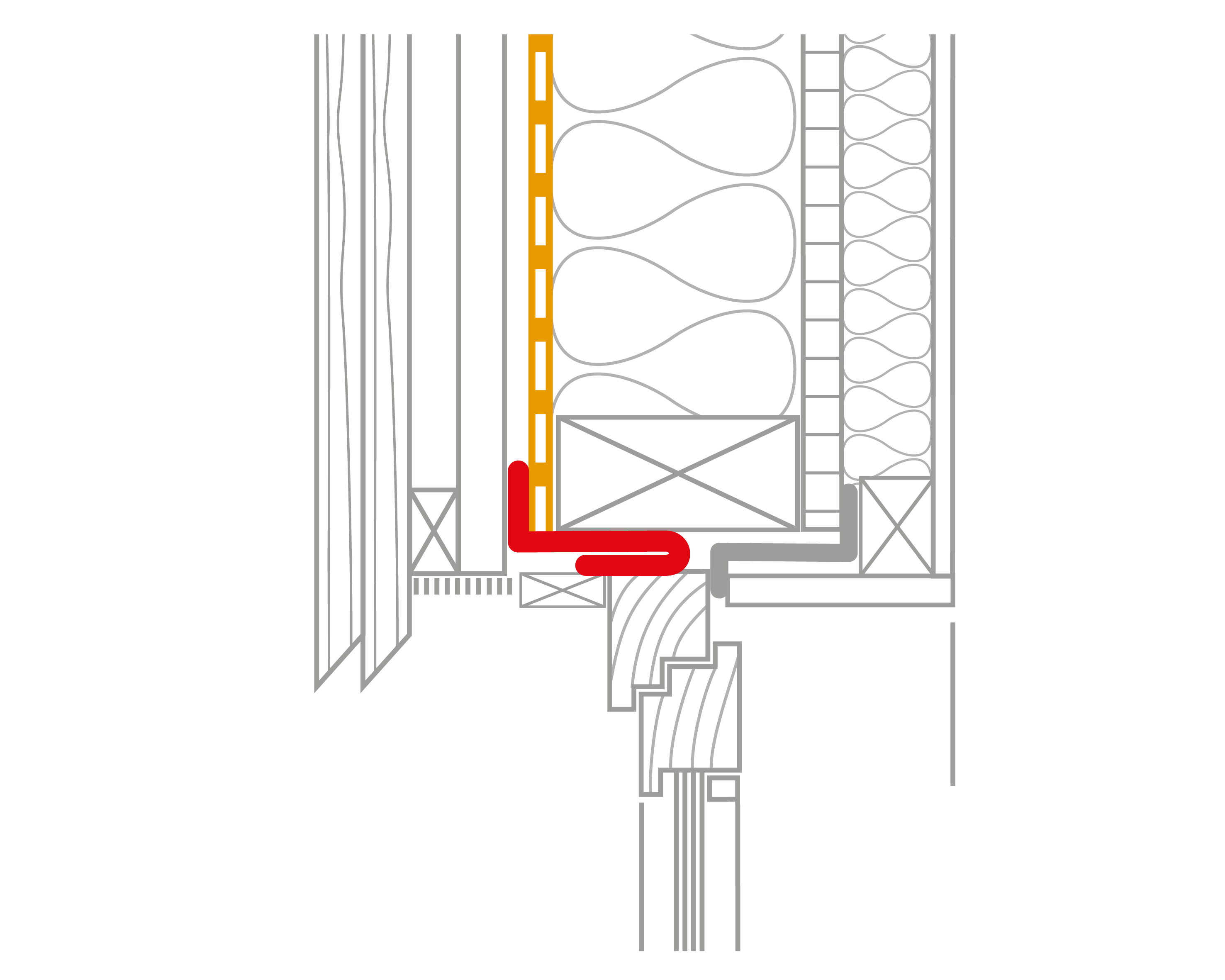

Abb. 38: Fassade Fensteranschluss, Fenster mittig im Ständerwerk
Fensteranschlussband:
CONTEGA SOLIDO EXO

39. Fassade Fensteranschluss, Fenster mittig im Ständerwerk
40. Alternativ

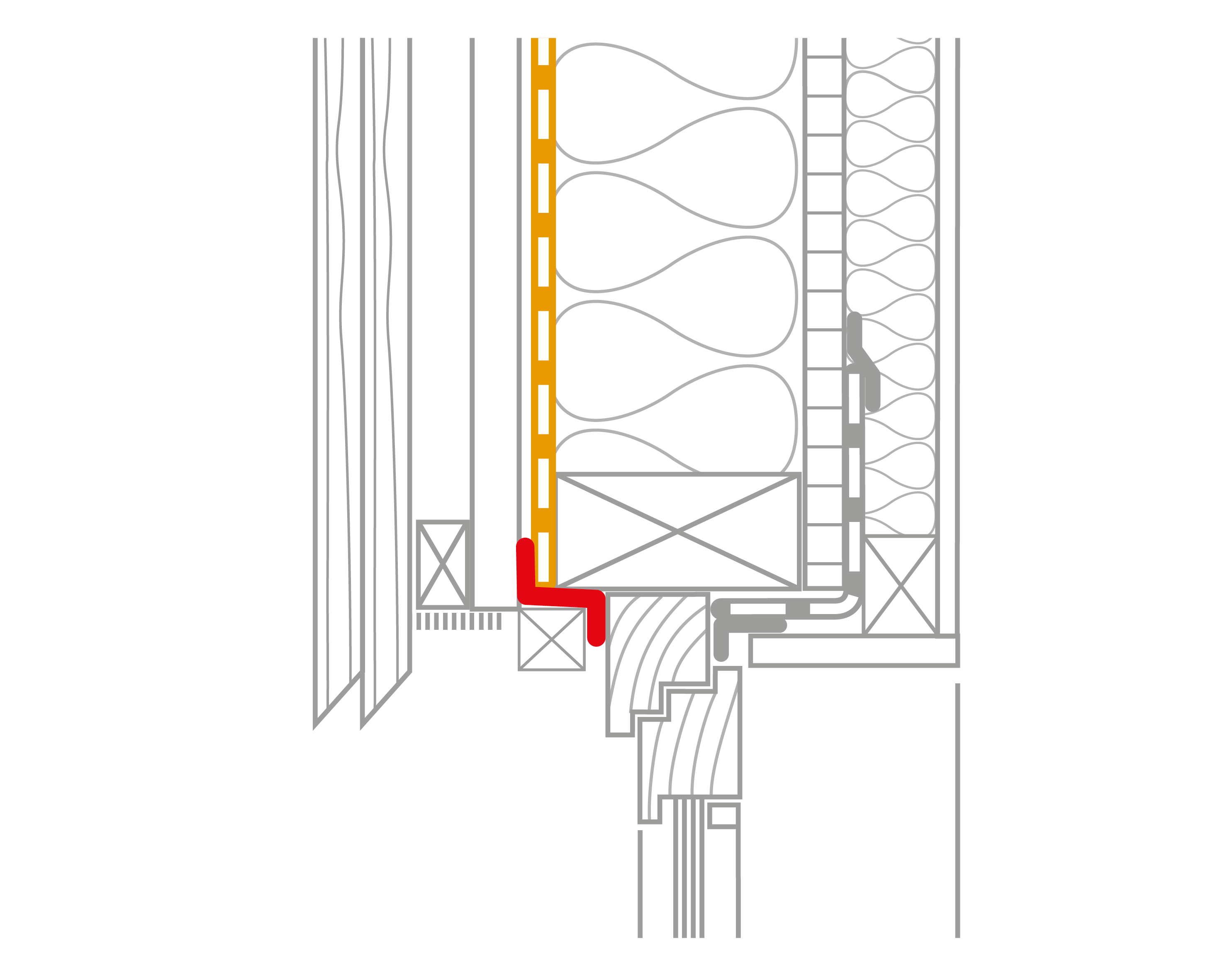

Abb. 39: Fassade Fensteranschluss, Fenster mittig im Ständerwerk
Fensteranschlussband:
CONTEGA EXO, CONTEGA IQ oder CONTEGA SOLIDO EXO-D


Abb. 40:
Klebeband: TESCON INVIS / TESCON VANA / TESCON No.1
oder Fensteranschlussband:
CONTEGA EXO / CONTEGA SOLIDO EXO / CONTEGA SOLIDO EXO-D

41. Unterfensterbank im Holzbau
42. Unterfensterbank im Mauerwerksbau

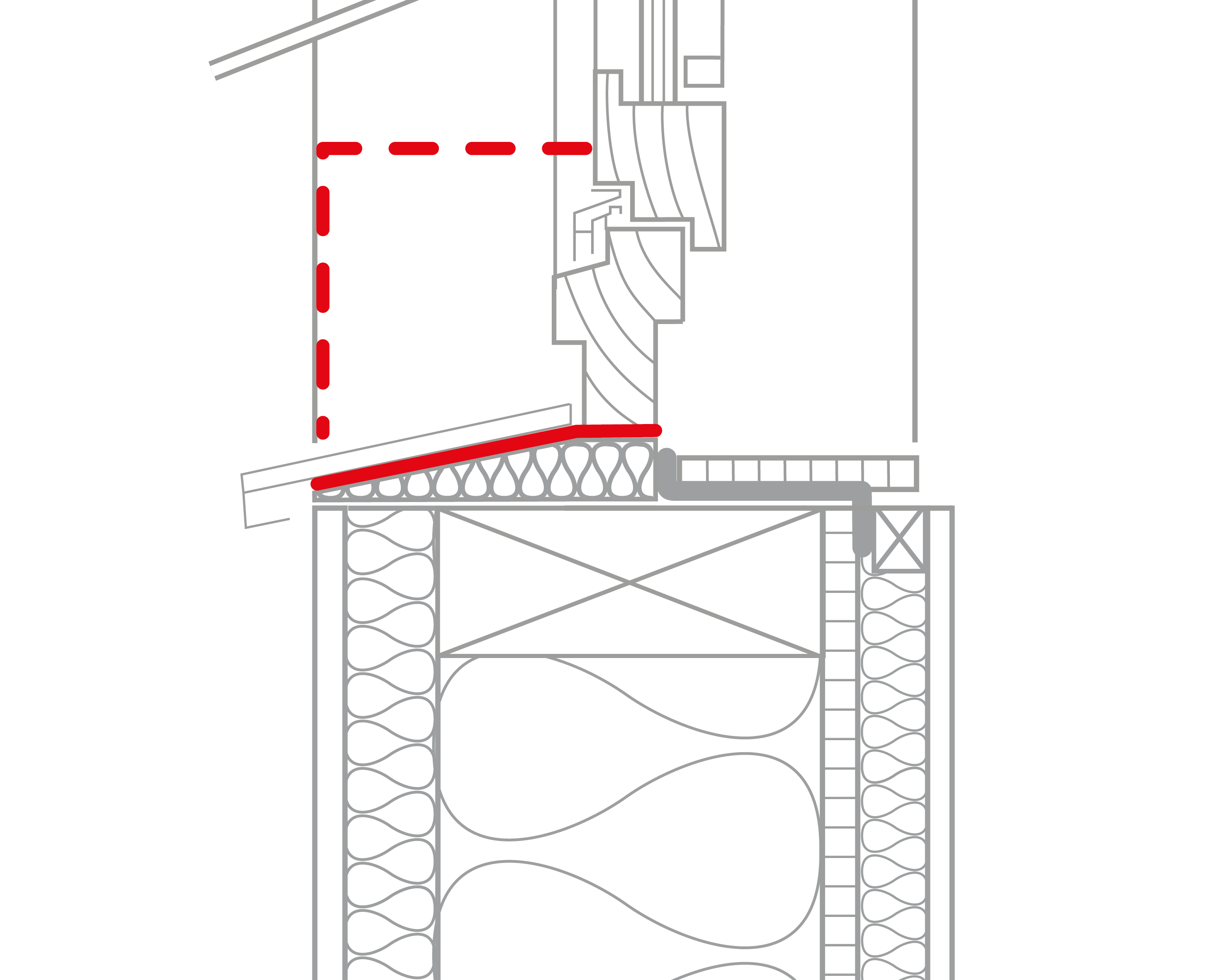

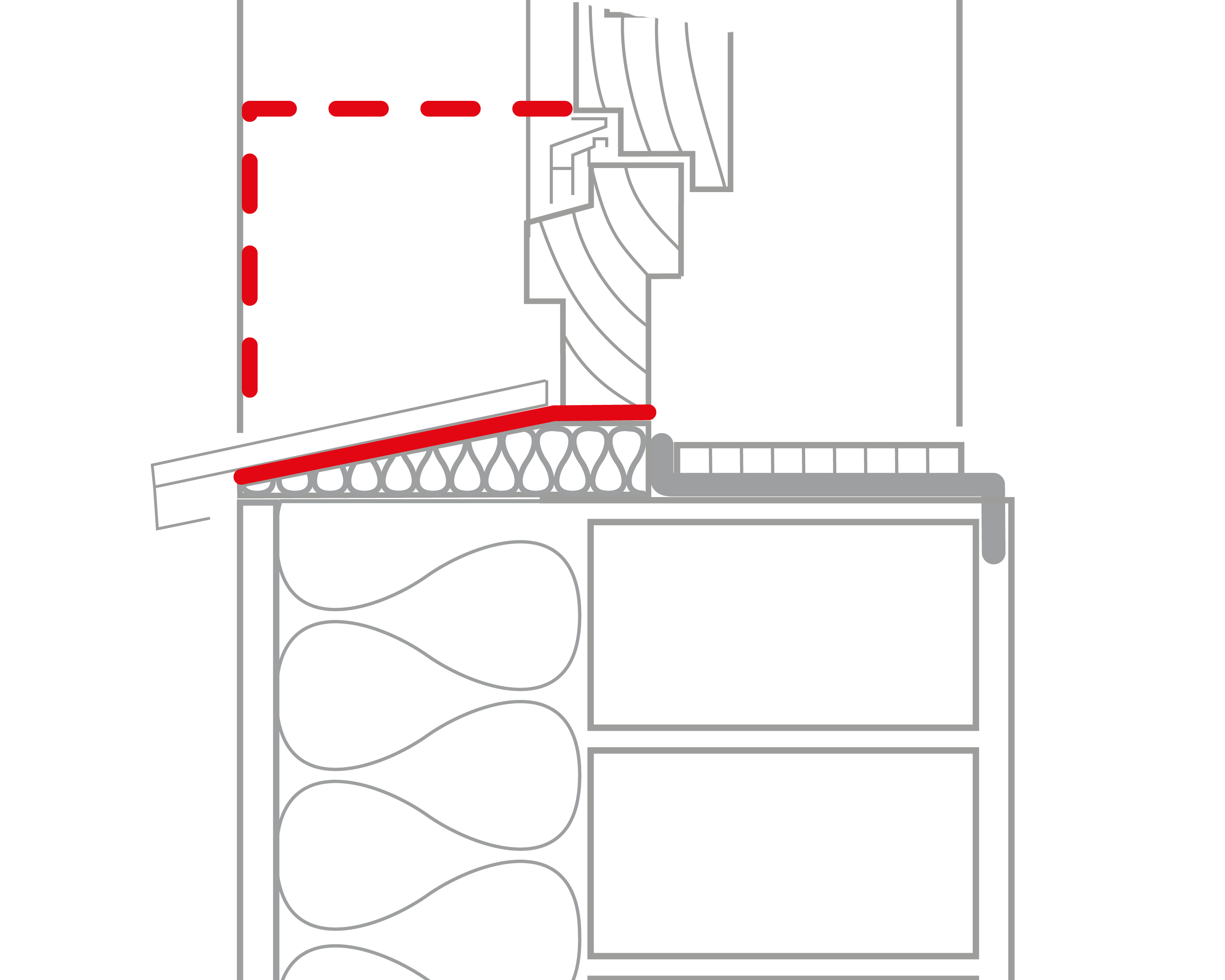

Abb. 41 & 42: Unterfensterbank
wasserführendes Anschlussklebeband EXTOSEAL ENCORS

mit ansonsten Fensteranschlussband (s. oben):
CONTEGA EXO / CONTEGA SOLIDO EXO / CONTEGA SOLIDO EXO-D


43. Anschluss bei Fenstereinbau vor Mauerwerk / Betonkörper

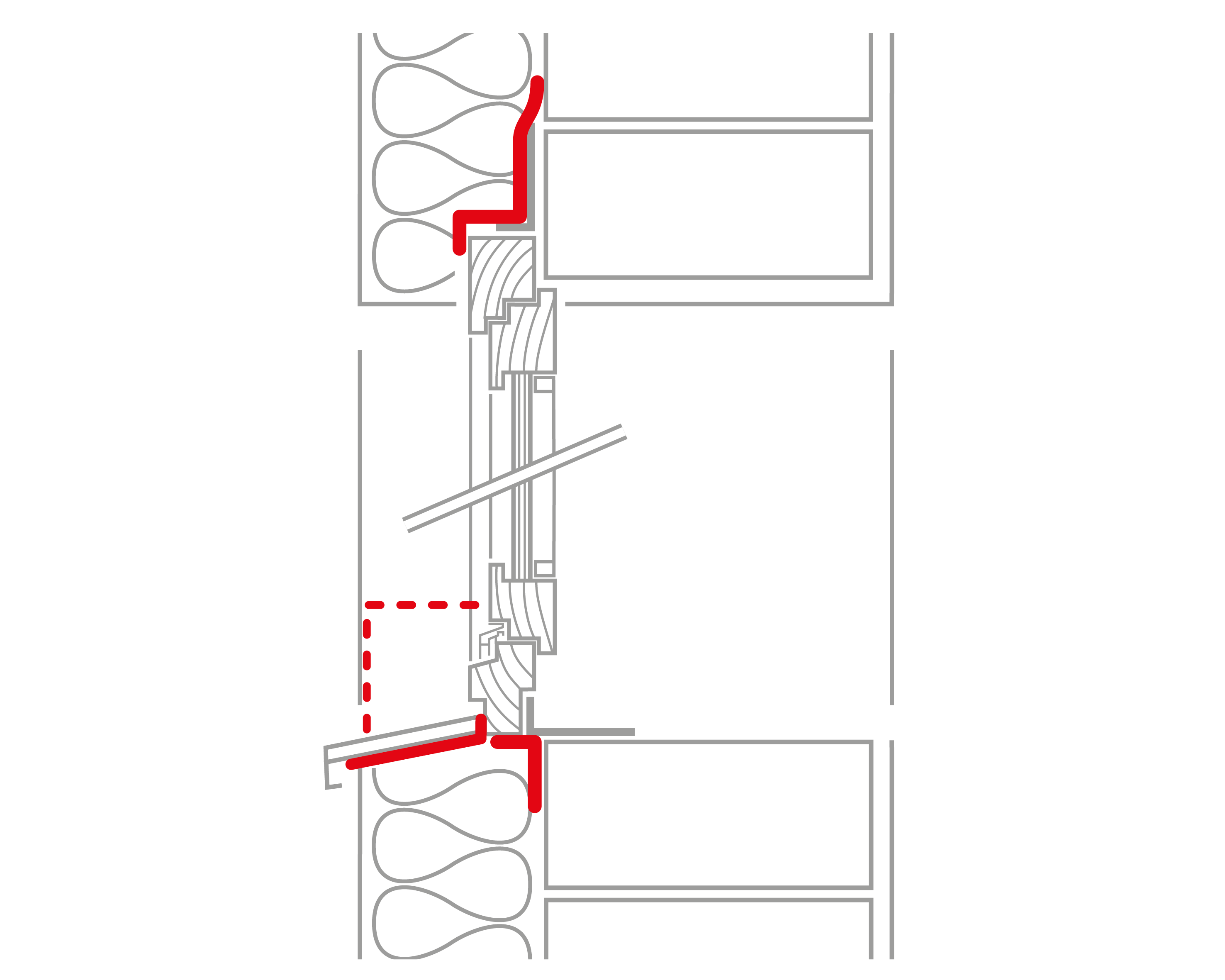

Abb. 43: Anschluss bei Fenstereinbau vor Mauerwerk / Betonkörper
Rundum-Anschluss und Unterfensterbank: wasserführend, wind- und schlagregendicht
mit Anschlussklebeband EXTOSEAL ENCORS

44. Fassade Fensteranschluss, Fenster außenbündig mit Ständerwerk
45. Fassade Fensteranschluss außen bündig mit Holzfaserplatte

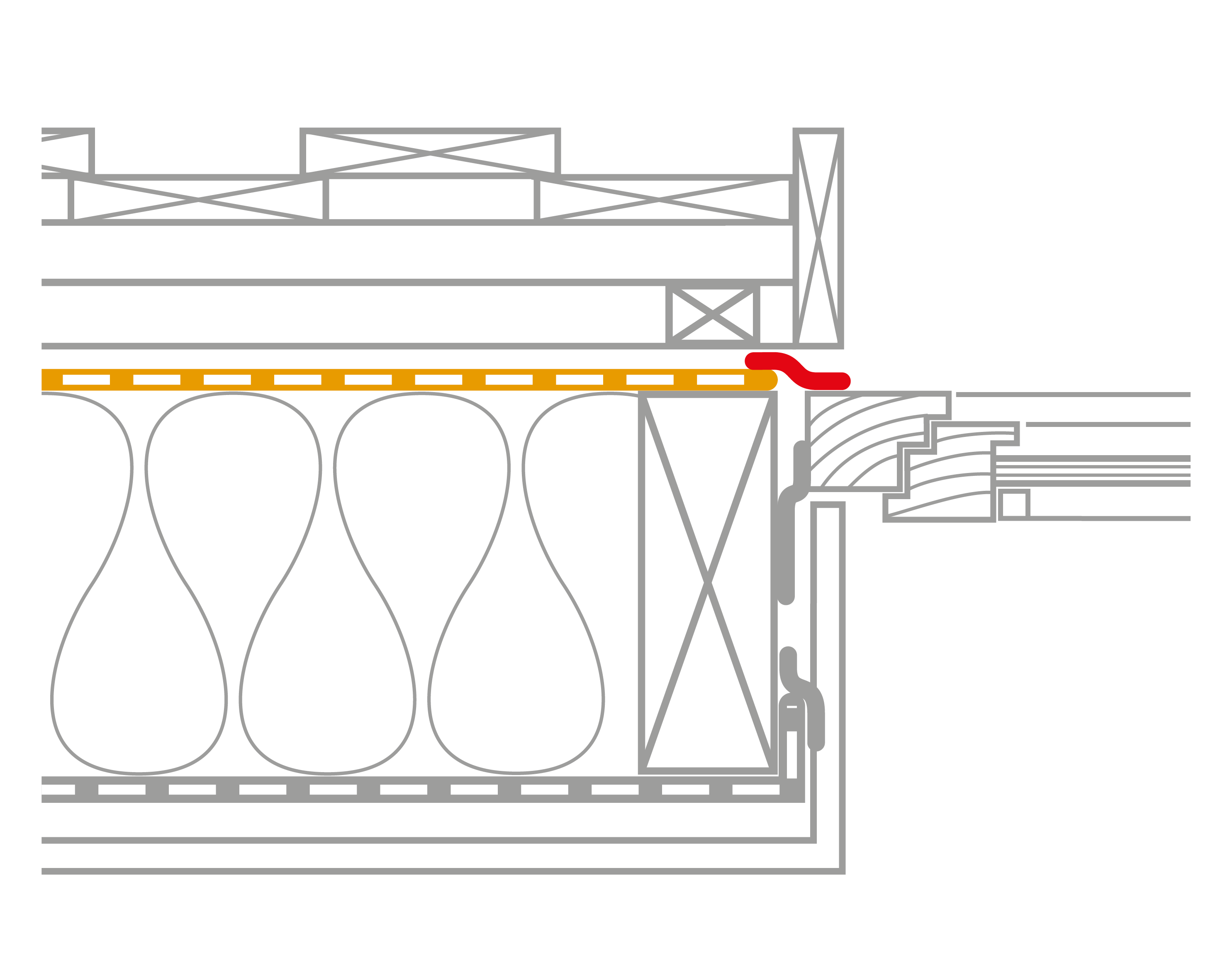

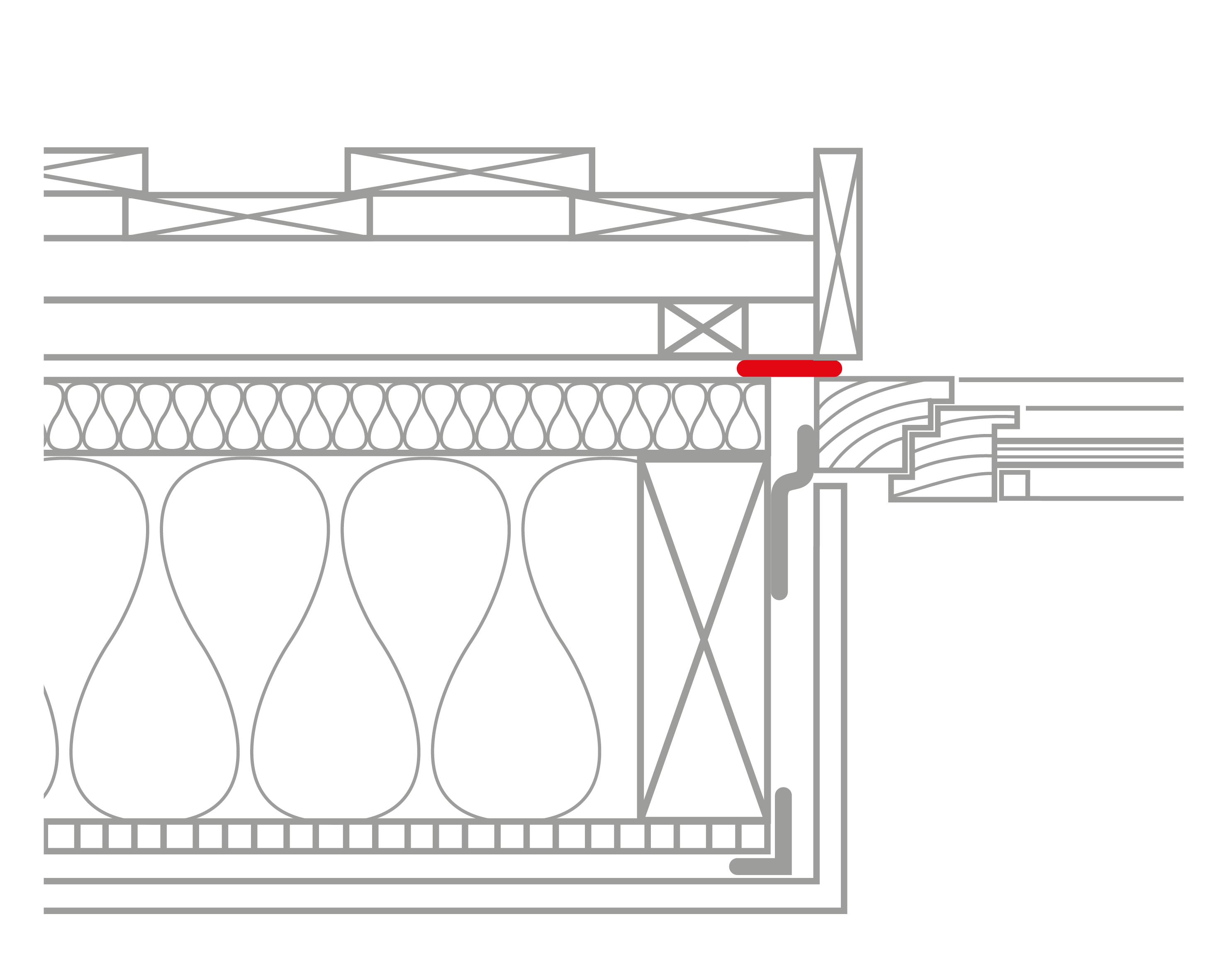

Abb. 44 & 45:
Klebeband:
TESCON PROFIL / TESCON PROFECT / TESCON INVIS / TESCON VANA / TESCON No.1
oder Fensteranschlussband:
CONTEGA EXO / CONTEGA SOLIDO EXO / CONTEGA IQ


ergänzend zu Abb. 44:
Bei rauen Untergründen oder Holzfaserplatten Untergrund mit TESCON PRIMER grundieren.
