Verarbeitung (INTELLO PLUS)
Werkzeuge die zur Verlegung benötigt werden
- Meterstab und Bleistift
- Optional: Schlag-/Farbschnur zur Markierung erster Bahn an der Konstruktion
- Cuttermesser, zum Ablängen der Bahnen
- Schere, für den Zuschnitt von Details
- Hand- oder Elektrotacker - mit Klammern (mind. 10 mm breit / 8 mm lang)
- Anreibhilfe pro clima PRESSFIX o.ä., um die Klebebänder gleichmäßig und fest anzudrücken
- Trittleitern (2 Stück) oder besser ein Gerüst (passend zur Raumhöhe)
Das Ablängen der Bahnen kann auf dem Boden erfolgen. Dieser sollte hinreichend gereinigt sein, damit die Bahnen nicht beschädigt (z. B. kleine Steine) und möglichst wenig verunreinigt werden.
Ausgangssituation
- Unterdeckung / Unterspannung
Auf der Tragkonstruktion (Sparren), liegt außen eine Dämmschutzschicht von innen sichtbar, frei gespannt, oder auf einer Schalungs-/Überdämmungsebene. Sie bildet a) die 2. wasserführende Ebene unter der Dachdeckung und b) die Winddichtung zum Schutz der Dämmebene vor Anströmung durch kalte Außenluft.
Als mögliche Unterdeck- bzw. Unterspannbahn bieten sich die hochdiffusionsoffenen pro clima SOLITEX-Bahnen an.
Am Dach die Bahnen der SOLITEX MENTO-Familie, an der Wand die der SOLITEX FRONTA-Familie. Eine Unterdeckung kann auch mit einer Holzfaserunterdeckplatte gebildet werden.
- Beim Einsatz von Einblasdämmstoffen
Für diesen Fall sind die besonders festen Unterdeck-/Unterspannbahnen SOLITEX MENTO PLUS entwickelt worden.
Gleichwohl ist beim Nichtvorliegen einer Schalungsebene (beim Einsatz als Unterspannbahn) eine in Gefachmitte, parallel zur Tragkonstruktion verlaufende "fliegende Konterlatte" vorzusehen, fixiert an der Querlattung (Dachlatten). Sie verhindert, dass sich die Bahn unter dem Druck des Einblasvorganges zu stark nach außen wölbt.
Sonderfall: Es liegt keinerlei Unterdeckung vor, die Dacheindeckung ist von innen sichtbar: Mögliche Maßnahme siehe Sanierung von innen
- Hinweis bei Verarbeitung matten-/plattenförmiger Wärmedämmstoffe
Beim Einsatz dieser Wärmedämmstoffe ist darauf zu achten, dass keine Fugen und Ritzen verbleiben, weder zwischen den Matten/Platten untereinander noch zwischen Dämmstoff und Konstruktion (Sparren).
Allgemeine Hinweise zu Verbindungsmitteln
Anschlüsse sind das sensibelste Detail der Luftdichtung. Fugen und Undichtigkeiten führen häufig zu Bauschäden mit erheblichen Folgen. Die sorgfältige luftdichte Verklebung der Bahnen untereinander, an angrenzende Bauteile und Durchdringungen ist daher unerlässlich.
Verbindungsmittel für glatte Untergründe: Die dauerhafte Verklebung wird generell mit folgenden Klebebändern erreicht:
- Allround-Klebeband TESCON VANA, alternativ: TESCON No.1 und (vorzugsweise auf DB+): UNI TAPE. Das doppelseitige Klebeband DUPLEX kann nicht in Verbindung mit Einblasdämmstoffen verwendet werden.
- Winkelanschlussband TESCON PROFECT, alternativ: TESCON PROFIL.
Mögliche Untergründe: Alle pro clima Innenbahnen, gehobeltes und lackiertes Holz, harte Kunststoffe bzw. Metall (z. B. Rohre, Fenster usw.), harte Holzwerkstoffplatten (Span-, OSB- und BFU-Platten). Weitere Optionen: s. entsprechendes Verbindungsmittel.

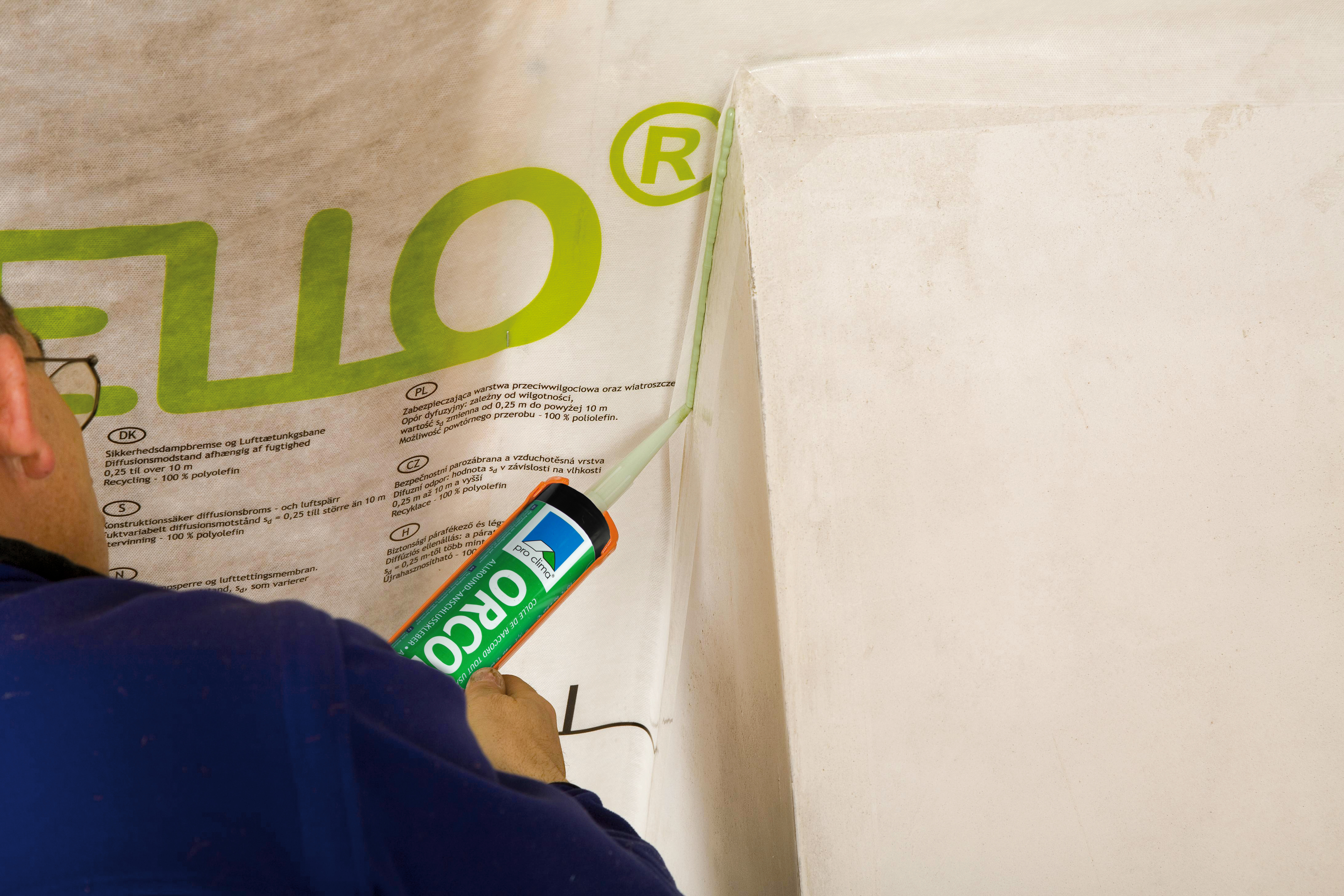

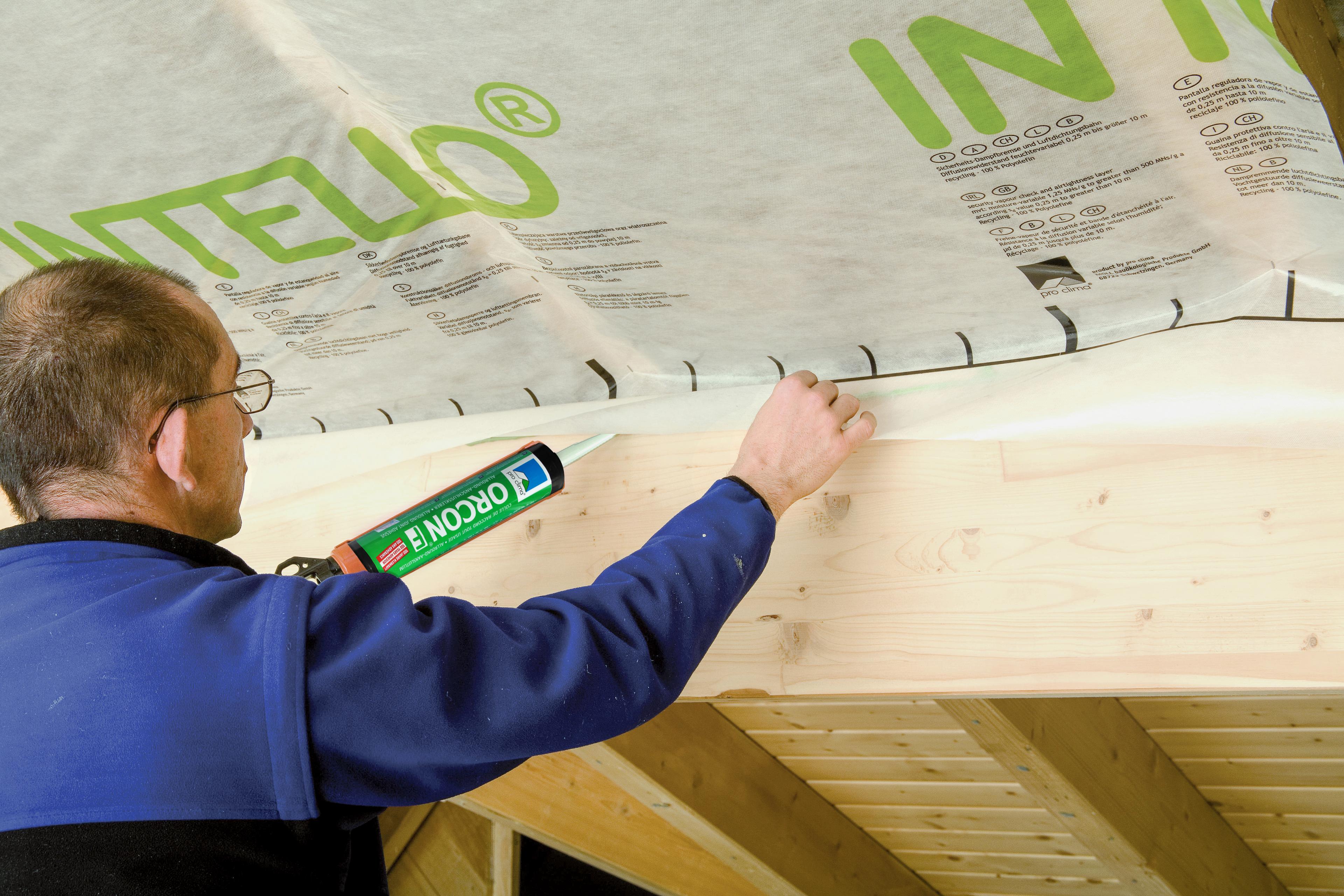

Verbindungsmittel für rauen oder mineralische Untergründe: Die flüssigen Allround-Anschlusskleber ORCON F, alternativ: ORCON CLASSIC oder der Anschlusskleber von der Rolle: ORCON MULTIBOND.
Mit den flüssigen Anschlussklebern können Unebenheiten bis max. 2 cm Tiefe ausgefüllt werden.
Mögliche Untergründe: Allen pro clima Innenbahnen, mineralische Untergründe (z. B. Putz oder Beton), sägeraues, gehobeltes und lackiertes Holz, harte Kunststoffe bzw. nichtrostendes Metall (z. B. Rohre, Fenster usw.), harte Holzwerkstoffplatten (Span-, OSB-, BFU-, und MDF-Platten). Weitere Optionen: s. entsprechendes Verbindungsmittel.
Nicht tragfähige und sandende Untergründe ggf. grundieren mit z. B. TESCON PRIMER. Auf ungeschützten Metallteilen, wie z. B. Eisen, sollten wegen Korrosionsgefahr nur Klebebänder verwendet werden.
Allgemeine Hinweise zur Verarbeitung
Verlegung:
- Die Dampfbrems- und Luftdichtungsbahn pro clima INTELLO PLUS wird raumseitig der (Haupt-)Dämmstoffebene verlegt.
- Die Bahn wird mit der Beschriftung zum Verarbeiter hin zeigend verlegt. Klebebänder haften besser auf der glatten Seite.
- Sie wird straff und ohne Durchhang längs oder quer zur Tragkonstruktion, z. B. den Sparren, verlegt. Eine erhöhte Straffung mit resultierender Zugspannung ist zu vermeiden. Bei der Längsverlegung erfolgt die Bahnenüberlappung auf der Tragkonstruktion. Bei Querverlegung ist der Abstand der Tragkonstruktion auf maximal 100 cm begrenzt.

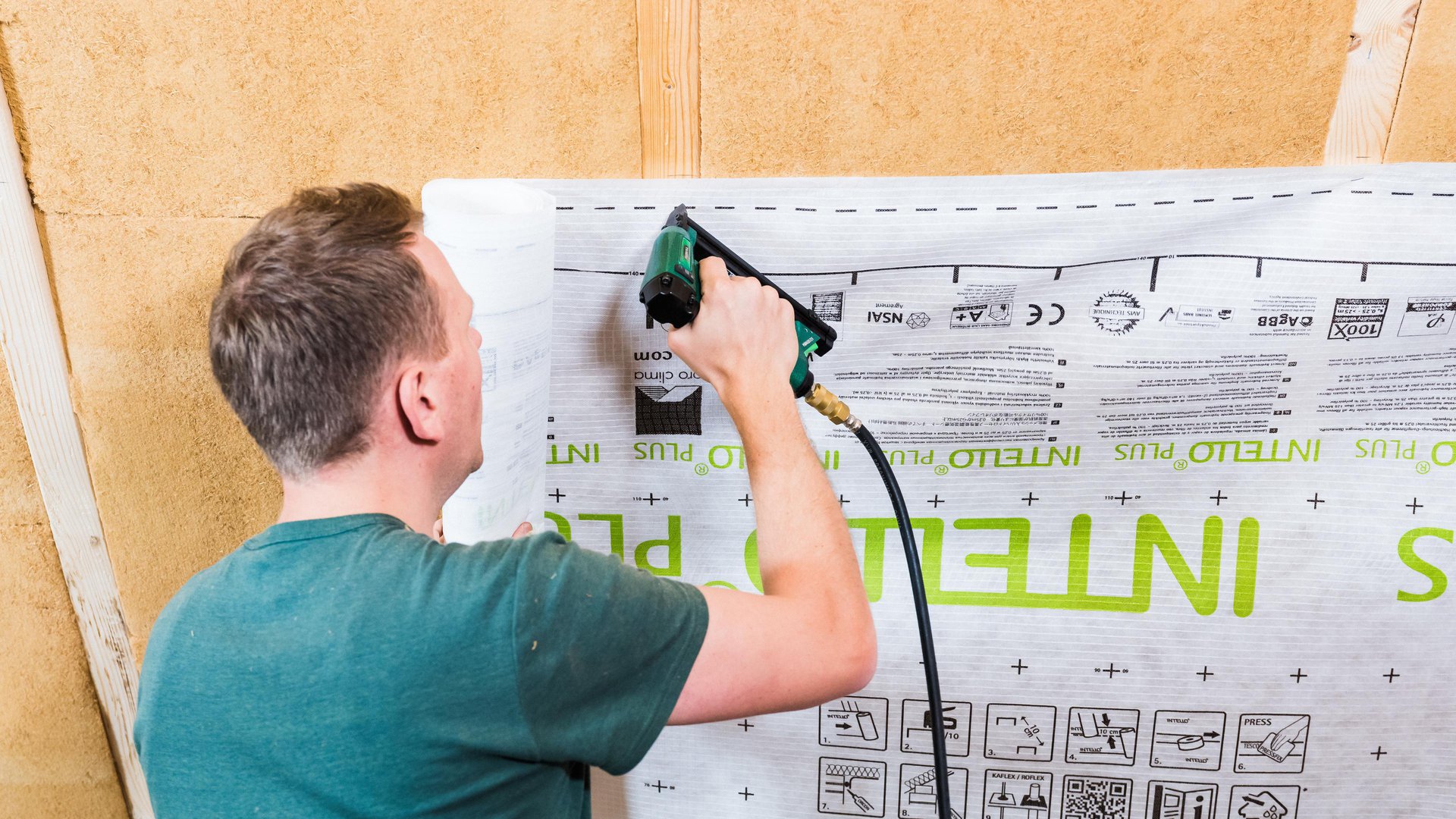

- Die Befestigung erfolgt z. B. mit Tackerklammern mind. 10 mm breit und 8 mm lang. Abstand allgemein 10 bis 15 cm, bei Einblasdämmstoffen 5 bis 10 cm.
Ablauf und Zeitpunkt: Grundsätzlich sollen die Dämm- und Dichtungsarbeiten Zug um Zug erfolgen um Tauwasserbildung speziell bei kaltem Außenklima zu vermeiden. Dies gilt für alle empfohlenen Dämmstoffe.
- Ohne Dampfbremse dringt die Raumluftfeuchtigkeit ungehindert in die Konstruktion ein, kühlt vor allem nachts in der Dämmung ab und führt zum Tauwasserausfall.
- Im Fall verlegter Dampfbremse ohne Dämmung (s. Einblasdämmung) wirkt die Dampfbremse quasi als dünne "Dämmebene". In Folge dessen kann es zur Kondensatbildung auf der Innenseite der Dampfbremse kommen.

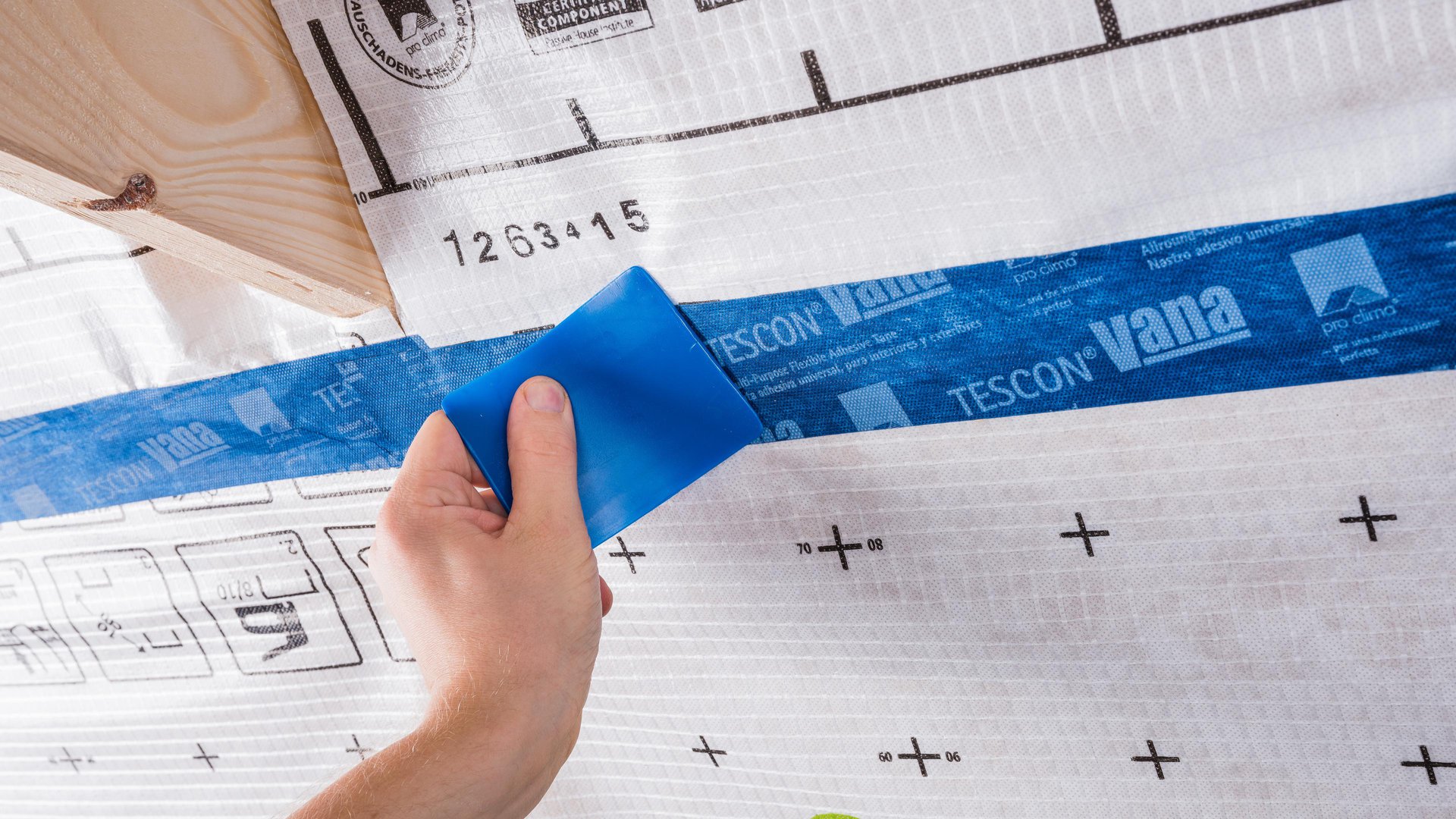

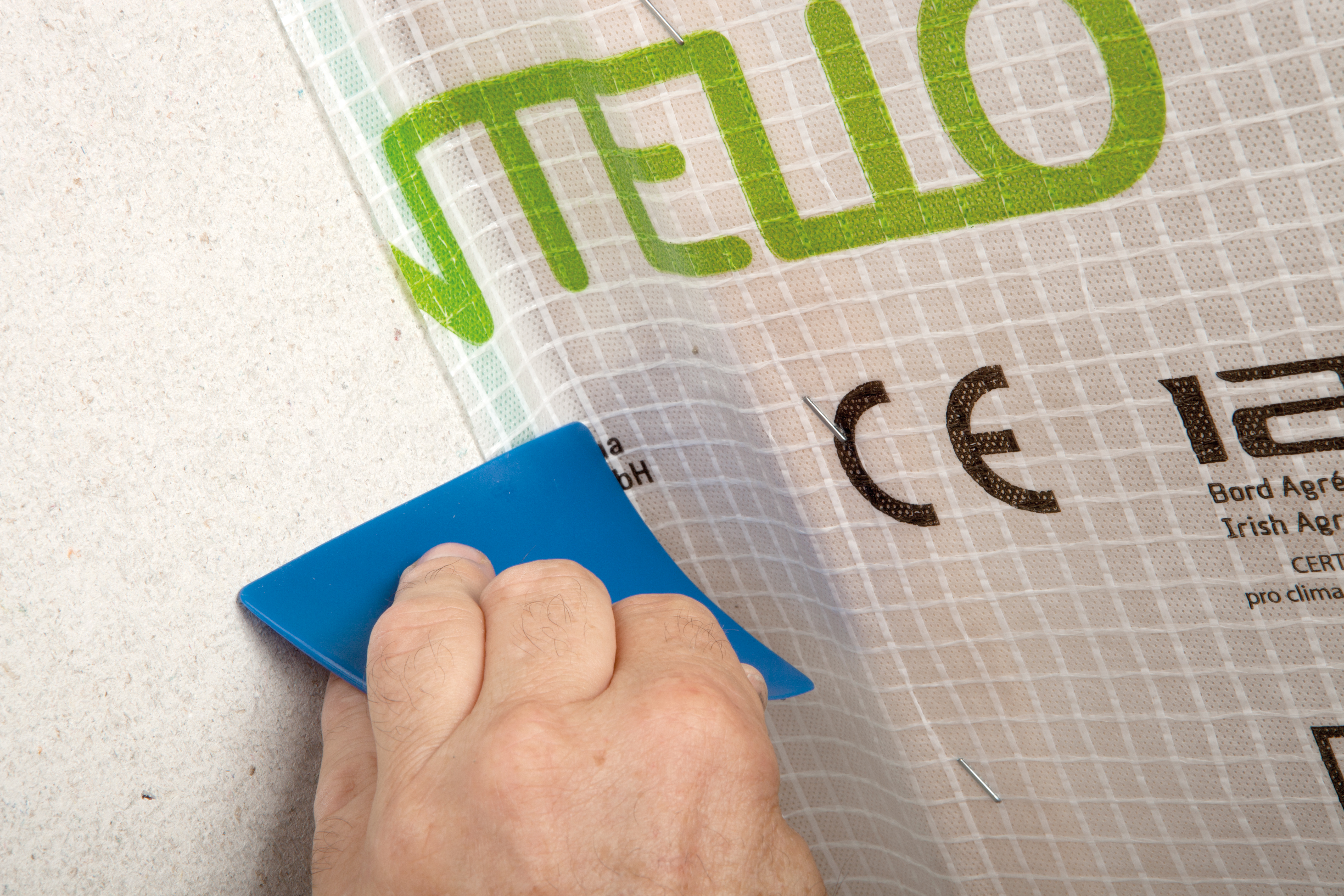

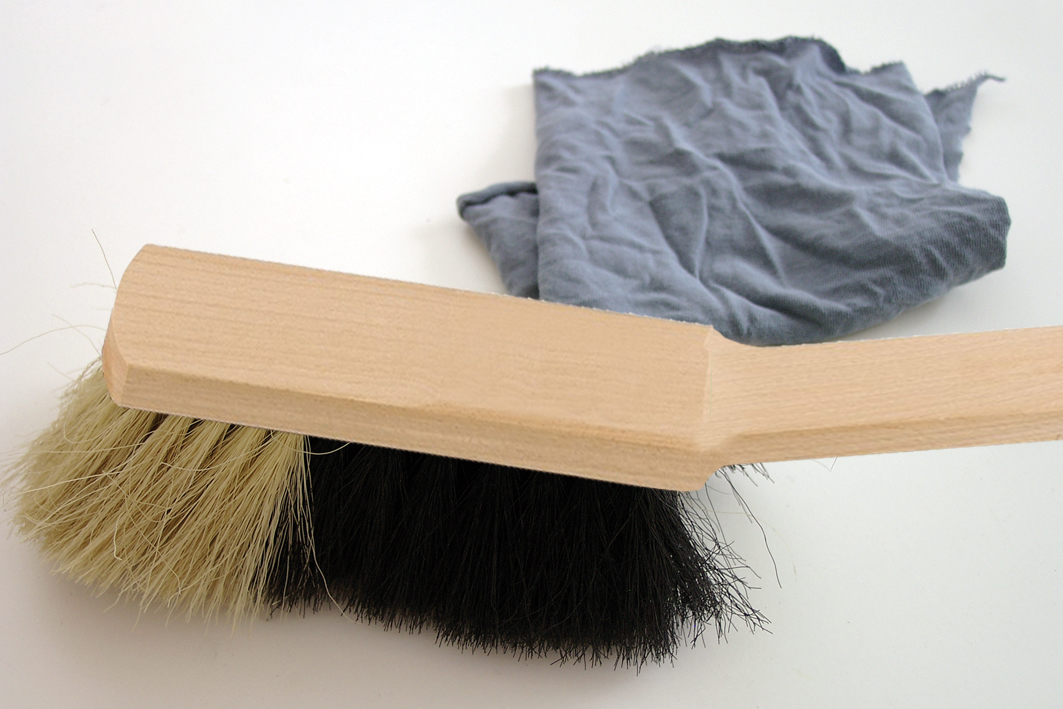

Verklebung: Dauerhaft luftdichte Verklebungen (z. B. der Bahnenüberlappungen) können nur auf sauberen Untergründen (auch fett- und silikonfrei) und faltenfrei verlegten Dampfbremsen erreicht werden. Klebebänder mittig auf den Bahnenlappungen anordnen - Anschlusskleberraupen müssen einen Durchmesser von mind. 5 mm aufweisen. Um Tauwasserbildung zu vermeiden, sollte die luftdichte Verklebung unmittelbar nach der Verlegung der Dampfbremse erfolgen, ebenfalls um Kondensatausfälle zu verhindern. Dies gilt besonders bei Arbeiten im Winter.
Lagesicherung: Eine quer laufende Lattung im Abstand von max. 50 cm muss das Gewicht des Dämmstoffs abtragen. Sind z. B. durch das Dämmstoffgewicht Zugbelastungen auf die Überlappungsverklebung zu erwarten, soll zusätzlich auf dieser Verbindung eine Stützlatte angeordnet werden. Alternativ kann das Klebeband auf der Überlappung zusätzlich mit quer dazu laufenden Klebebandstreifen im Abstand von 30 cm gesichert werden.

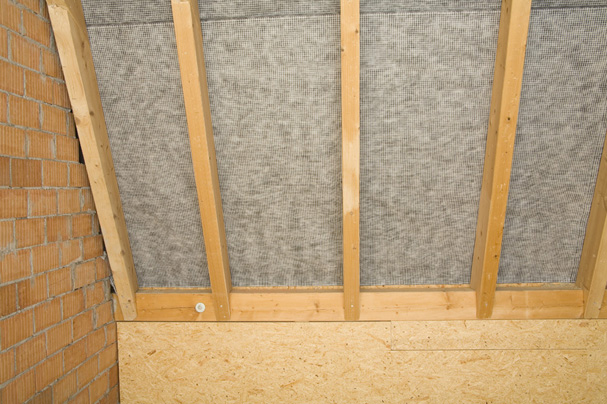

Zusätzlich bei Einblasdämmstoffen: INTELLO PLUS kann auch als begrenzende Schicht für Einblasdämmstoffe aller Art dienen. Ihr Armierungsgelege sorgt für eine geringe Dehnung beim Einblasen. Die Verlegung längs zur Tragkonstruktion bietet den Vorteil, dass sich der Stoss auf einer festen Unterlage befindet und dadurch geschützt ist.
Maßnahmen zur Senkung erhöhter Raumluftfeuchtigkeit: Erhöhte Raumluftfeuchtigkeit (z. B. während der Bauphase) durch konsequentes und stetiges Lüften zügig abführen. Dies kann durch starkes und durchgehendes Lüften (Tag und Nacht!) und ergänzend durch Heizen erfolgen. Gelegentliches Stoßlüften ist nicht ausreichend, um die große Menge baubedingter Feuchtigkeit schnell aus dem Gebäude zu befördern, ggf. Bautrockner aufstellen!
Achtung: Heizen bei geschlossenen Fenstern löst die Feuchte aus den Bauteilen, führt zum Anstieg der Luftfeuchte und steigert somit die Gefahr der Kondensatbildung.
UV-Schutz: Nach der Fertigstellung der Luftdichtungsebene ist diese vor dauerhafter UV-Strahlung und Beschädigungen zu schützen.
weitere Hinweise
Unverputztes Mauerwerk gilt nicht als luftdicht. Erst die auf das Mauerwerk aufgebrachte durchgehende und rissfreie Putzschicht führt zur erforderlichen Luftdichtheit.
Bahnverlegung nach dem Verputzen: Im Mauerwerksbau liegt der ideale Zeitpunkt bei ≥ 14 Tagen nach dem Verputzen der Wände. Dann können die Bahnen mit dem Anschlusskleber pro clima ORCON auf der glatten und ebenen Oberfläche angeschlossen werden. Es sind keine weiteren Vorbereitungen im Anschlussbereich zu treffen.
In den kalten Wintermonaten sollte vor dem Einbau der Wärmedämmung und der pro clima INTELLO PLUS die Holzfeuchte ermittelt werden, diese sollte möglichst unterhalb von 20 % rel. Feuchte liegen.
Bahnverlegung vor dem Verputzen: Alternativ kann der Einbau vor dem Verputzen der Wände erfolgen. Die Anschlussvarianten für den luftdichten Übergang zum Mauerwerk:

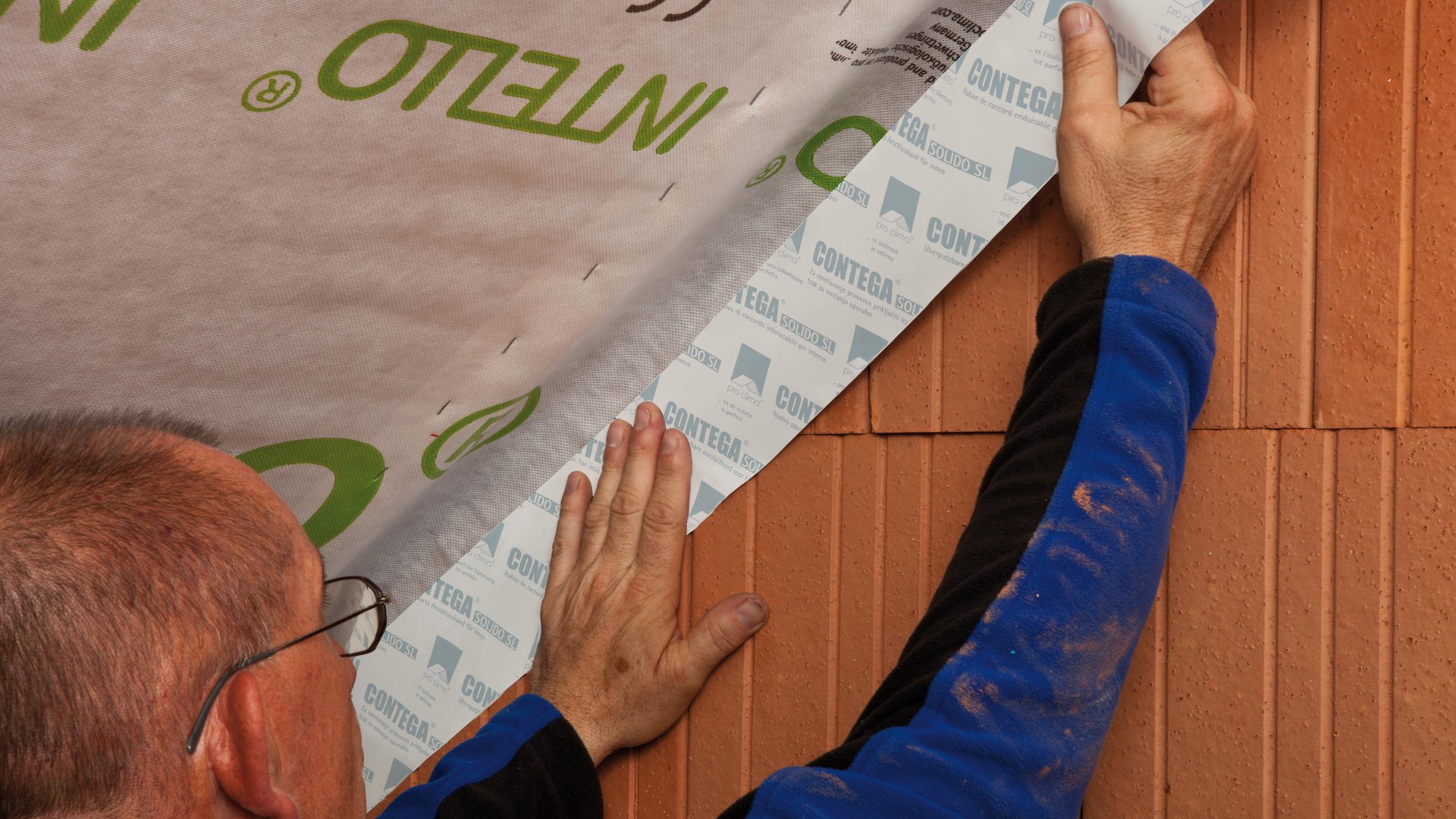

- Anschluss mit dem Anschlussband pro clima CONTEGA SOLIDO SL: Kann direkt überputzt werden.
- Anschluss mit dem Putzanschlussband pro clima CONTEGA PV: Vlies und Armierungsgelege werden vom Putzer/Stuckateur beim Verputzen der Wände in die Mittellage der Putzschicht eingebettet.
- Im Anschlussbereich erhält das Mauerwerk einen Streifen Glattstrich. Auf dieser Putzschicht wird mit dem Anschlusskleber ORCON angeschlossen.
Die Arbeitsschritte
Video: Verarbeitung INTELLO |
|
| |

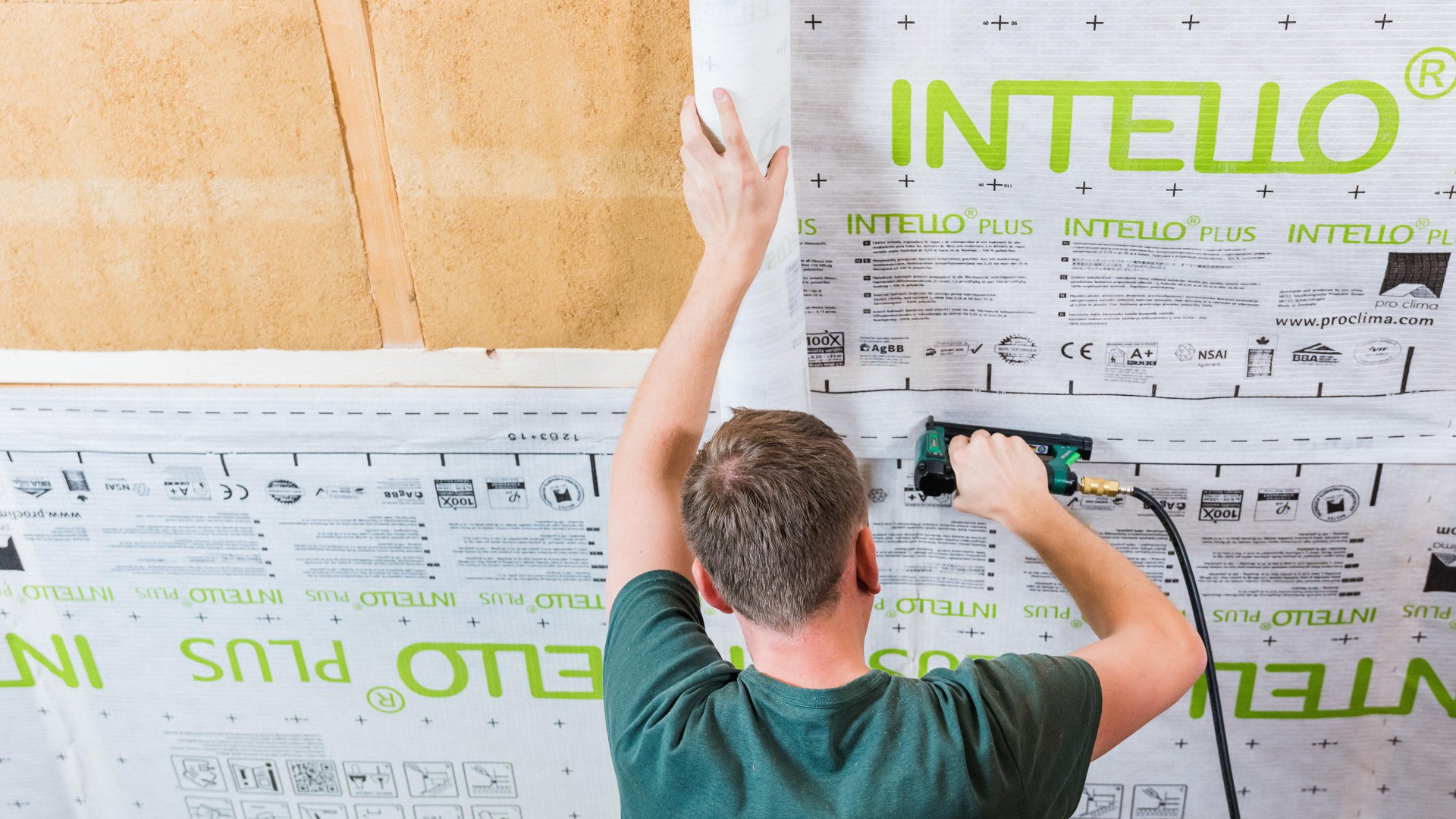

Bei der Längsverlegung werden die Bahnen auf den Konstruktionshölzern überlappt. Mindestüberlappung: 1 cm. In diesem Fall sind Bahnenüberlappungen in den Gefachen (Sparrenfelder) nicht zulässig. | ||
|
| |
|
| |
Bei der Längsverlegung muss die Verklebung auf einem der Konstruktionshölzer (z. B. Sparren) erfolgen. |

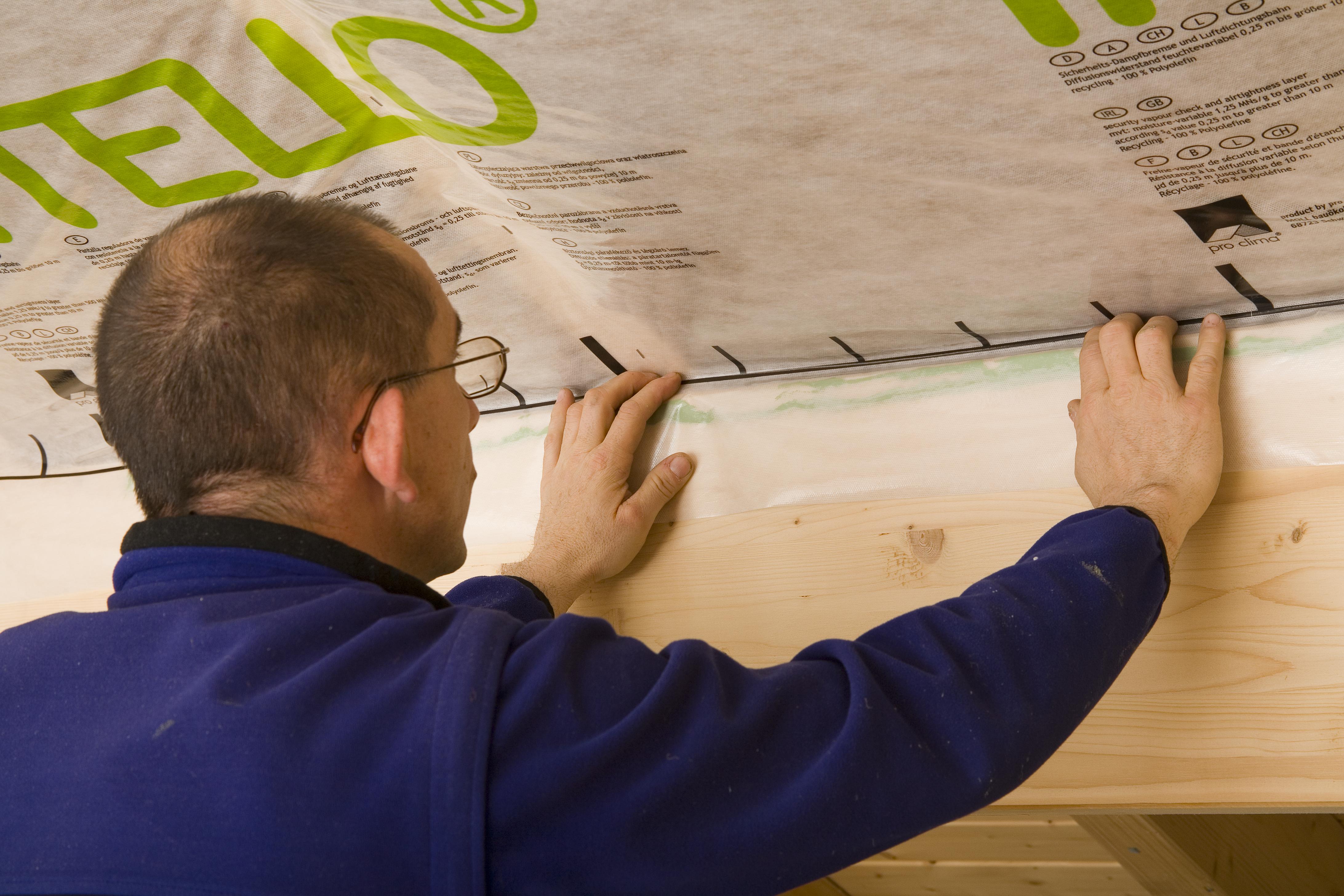

Anschlüsse
Generell: Auf standfesten Untergründen werden keine Anpresslatten benötigt.
|
| |
|
| |

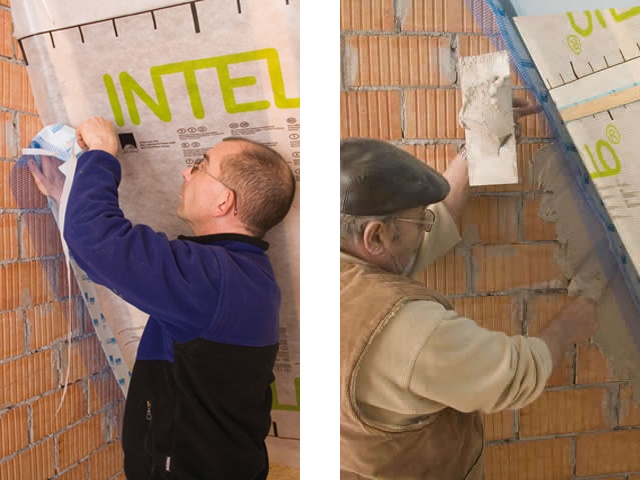

Bei unverputztem Mauerwerk, sorgt auch das Putzanschlussband CONTEGA PV für definiert luftdichte Übergänge: | ||
|

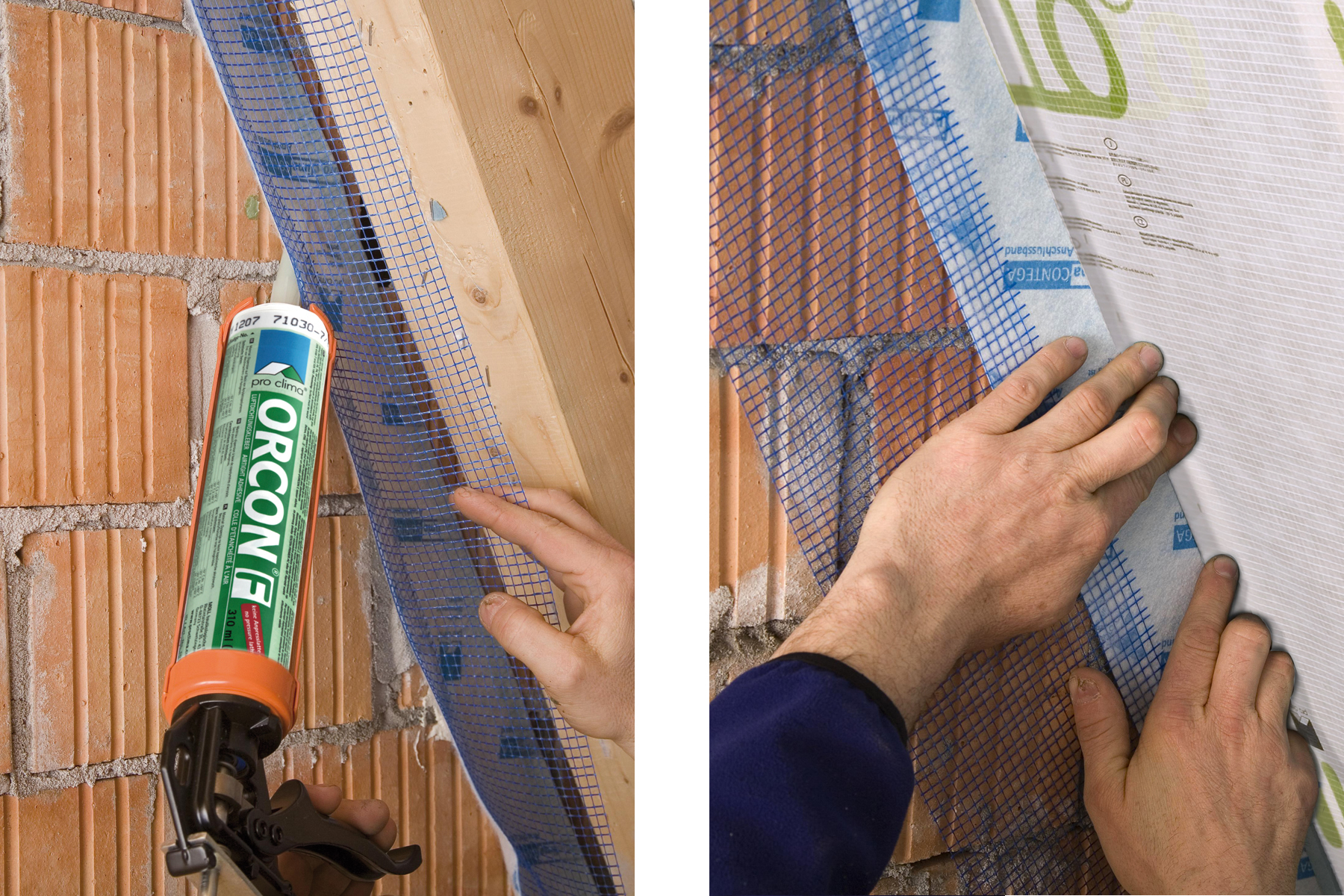

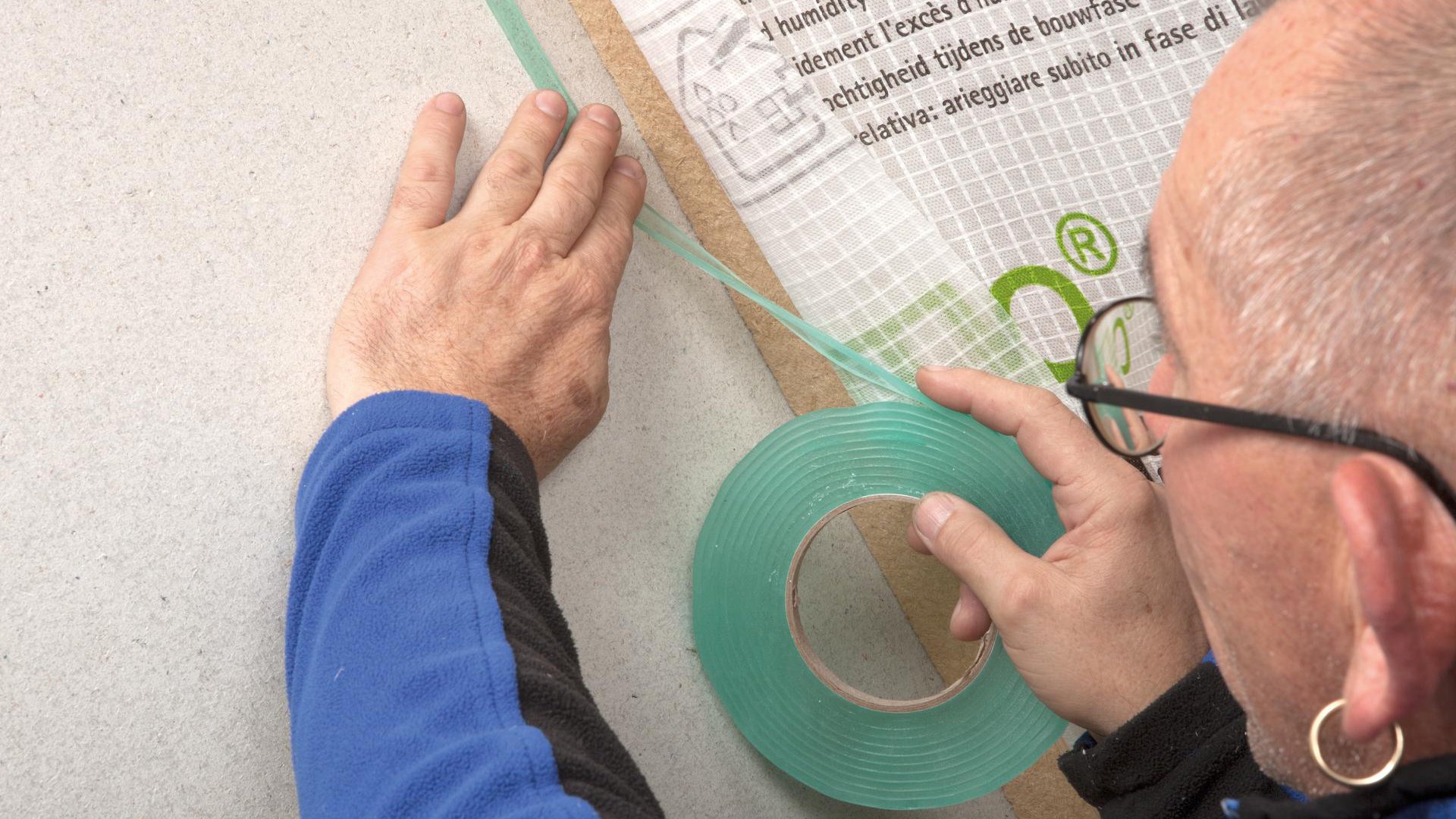

Alternativ: zunächst auf Wand verkleben
| |

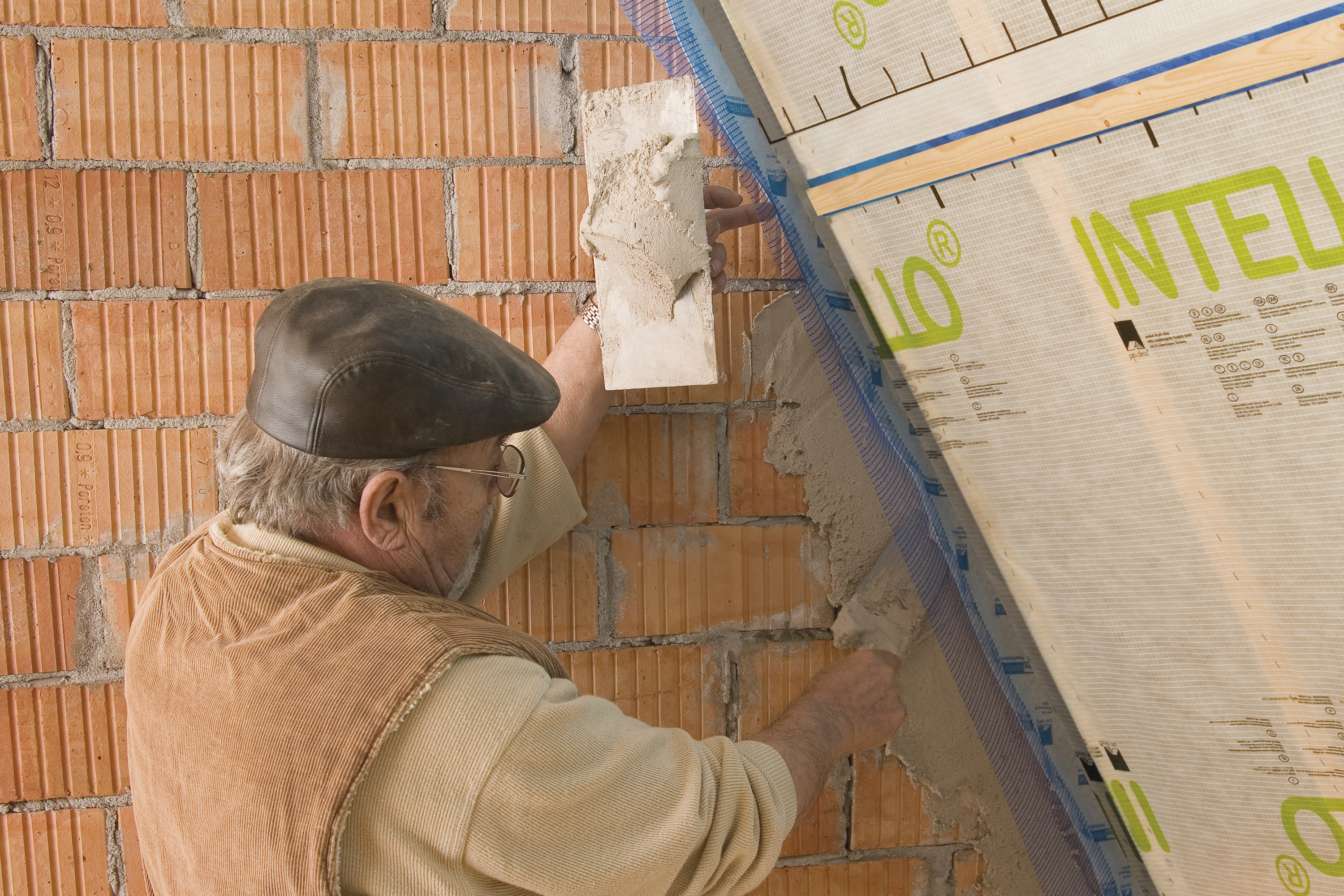

11 b. Das Innenputzgewerk bettet CONTEGA PV in die Mittellage des Putzes (Hinweisaufkleber für das Gewerk ist dem Band beigefügt):
|
| |
|
| |
|
| |
| ||
| ||

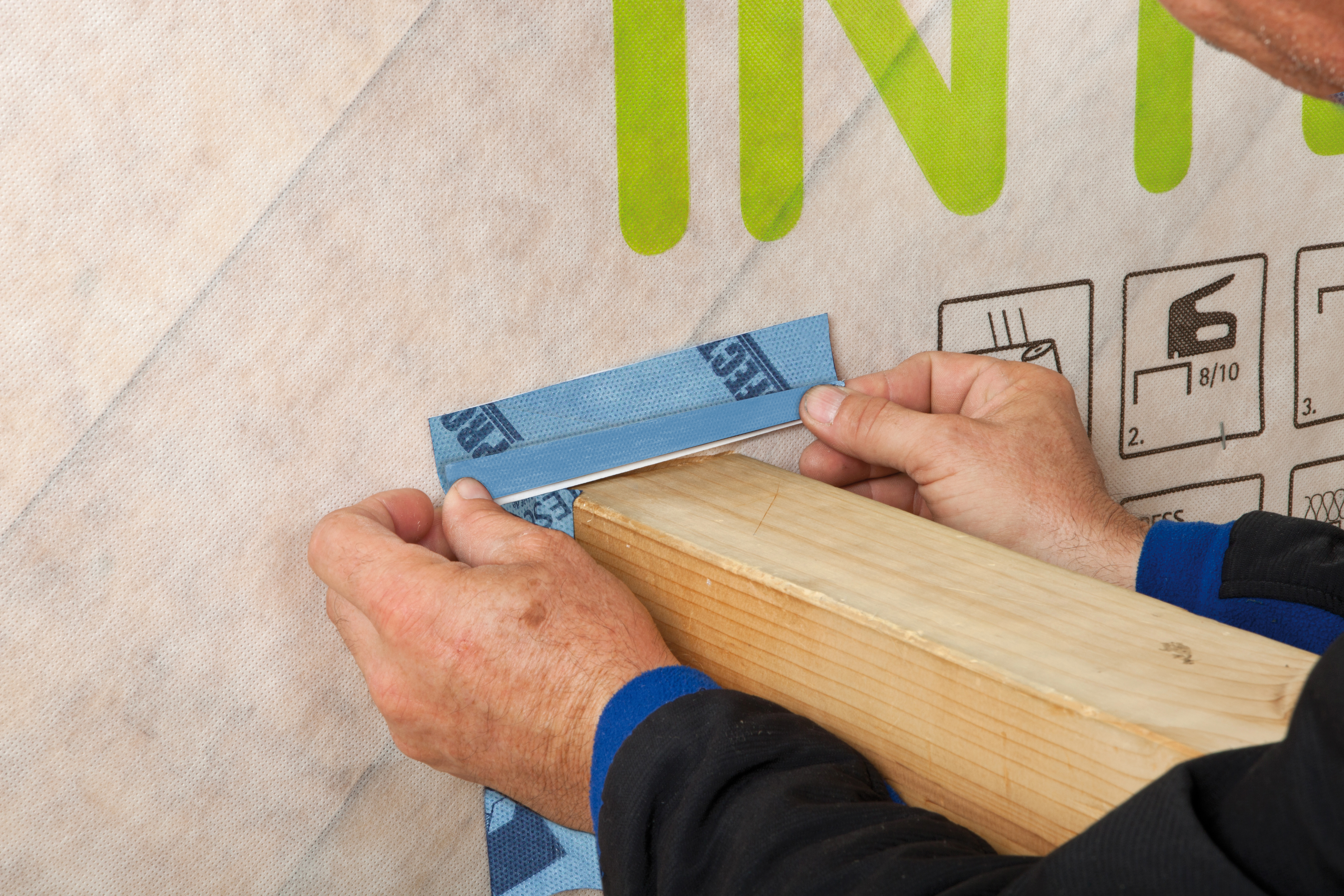

Eckverklebungen mit dem Winkelanschlussband TESCON PROFECT: | ||
|
| |
Nach DIN 4108-7:2011-01 sind dauernde Zugkräfte auf Klebeverbindungen und Luftdichtungsbahnen zu verhindern. | ||
|
Qualitätssicherung
Sind alle Anschlüsse luftdicht hergestellt, ist die Wärmedämmkonstruktion dauerhaft sicher. Zur Qualitätssicherung wird die Überprüfung der Luftdichtheit mit einer BlowerDoor empfohlen.
Konstruktionsdetails
Zur Übersicht: Konstruktionsdetails
Weitere Hinweise
Die dargestellten Sachverhalte beziehen sich auf den Stand der aktuellen Forschung und der praktischen Erfahrung. Wir behalten uns Änderungen der empfohlenen Konstruktionen und der Verarbeitung sowie die Weiterentwicklung und die damit verbundene Qualitätsänderung der einzelnen Produkte vor. Wir informieren Sie gern über den aktuellen technischen Kenntnisstand zum Zeitpunkt der Verlegung.
Weitere Informationen über die Verarbeitung und Konstruktionsdetails enthalten die pro clima Planungsunterlagen. Bitte beachten Sie auch die Empfehlungen zur Verklebung in der aktuell gültigen pro clima Anwendungsmatrix.
