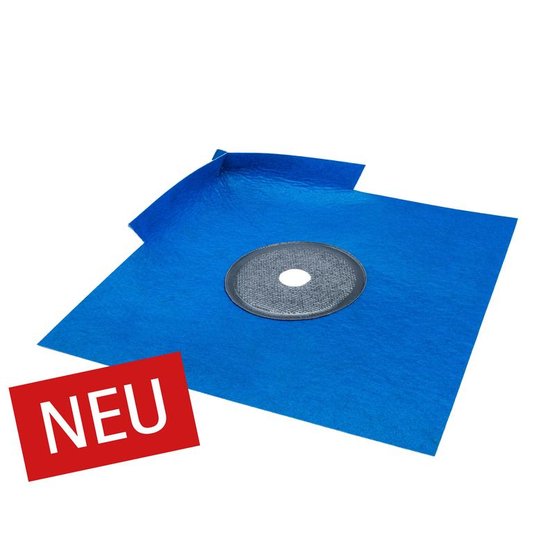

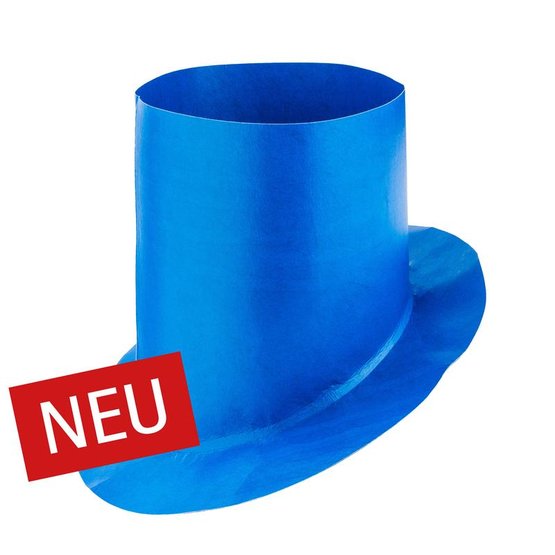

WELDANO ROFLEX MODI
Homogen verschweißbare Rohrmanschette
- Hält Bauteile trocken: Wind-, regen- und wasserdicht
- Sichere Nahtdichtung: Homogen verschweißbar mit Quellschweißmittel oder Heißluft
- Einfache Anwendung: Extrem reißfest
- Praxisgerecht arbeiten: Rohre können in der Manschette geschoben und gezogen werden – der Anschluss bleibt dicht
| Für Rohre mit Durchmessern von |
| 30 - 50 mm |
| 100 - 130 mm |
| 135 - 165 mm |
| 230 - 260 mm |
| 290 - 320 mm |
| 330 - 360 mm |
Einsatzbereich
Sichere Ausführung von Rohrdurchdringungen im SOLITEX WELDANO-Unterdecksystem. Mit der vorgefertigten Manschette werden Rohrdurchführungen einfach, schnell und dauerhaft dicht hergestellt. Geeignet für Dachneigungen ab 5°.
Das Formteil kann mit dem System-Quellschweißmittel WELDANO TURGA (HS) oder Heißluft wasserdicht mit der Unterdeckbahn pro clima SOLITEX WELDANO verschweißt werden.
Untergründe
Vor dem Verkleben sollte SOLITEX WELDANO mit einem Lappen abgewischt werden.
Auf überfrorenen Bahnen ist die Verklebung nicht möglich.
Es dürfen keine abweisenden Stoffe auf den Bahnen vorhanden sein (z. B. Fette oder Silikone). Untergründe müssen ausreichend trocken und tragfähig sein.
Es ist empfehlenswert die verklebten Nähte stichprobenartig auf Festigkeit zu überprüfen.
Rahmenbedingungen
Während des Verschweißens mit Heißluft oder Quellschweißmittel Bahnen mit einer Kunststoffrolle fest anreiben. Auf ausreichenden Gegendruck achten.
Regensichere und wasserdichte Verklebungen können nur auf faltenfrei verlegten Unterdeckbahnen erreicht werden.
Arbeitsschritte der Verarbeitung: Für Rohrdurchmesser 30 - 50 mm

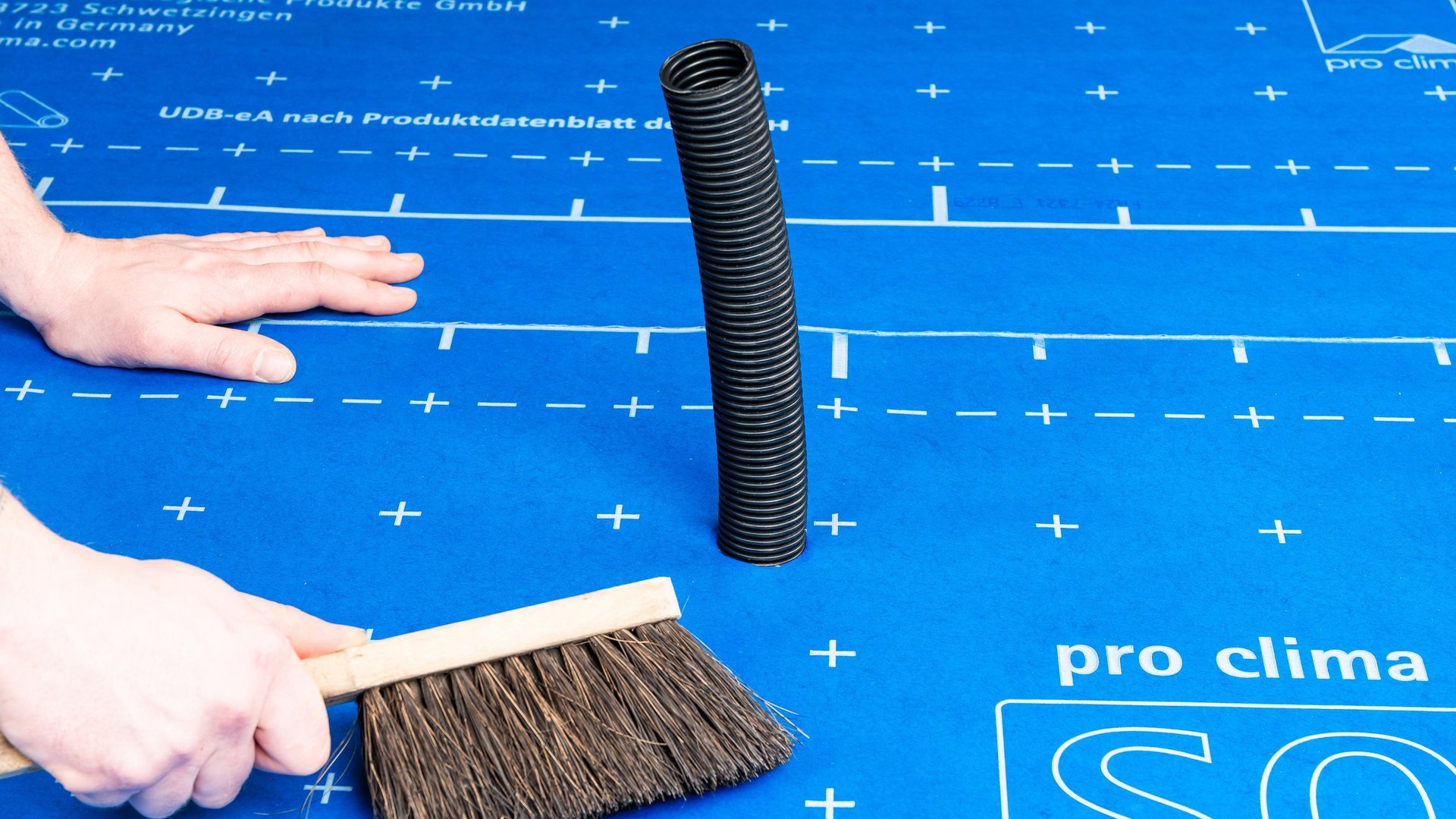

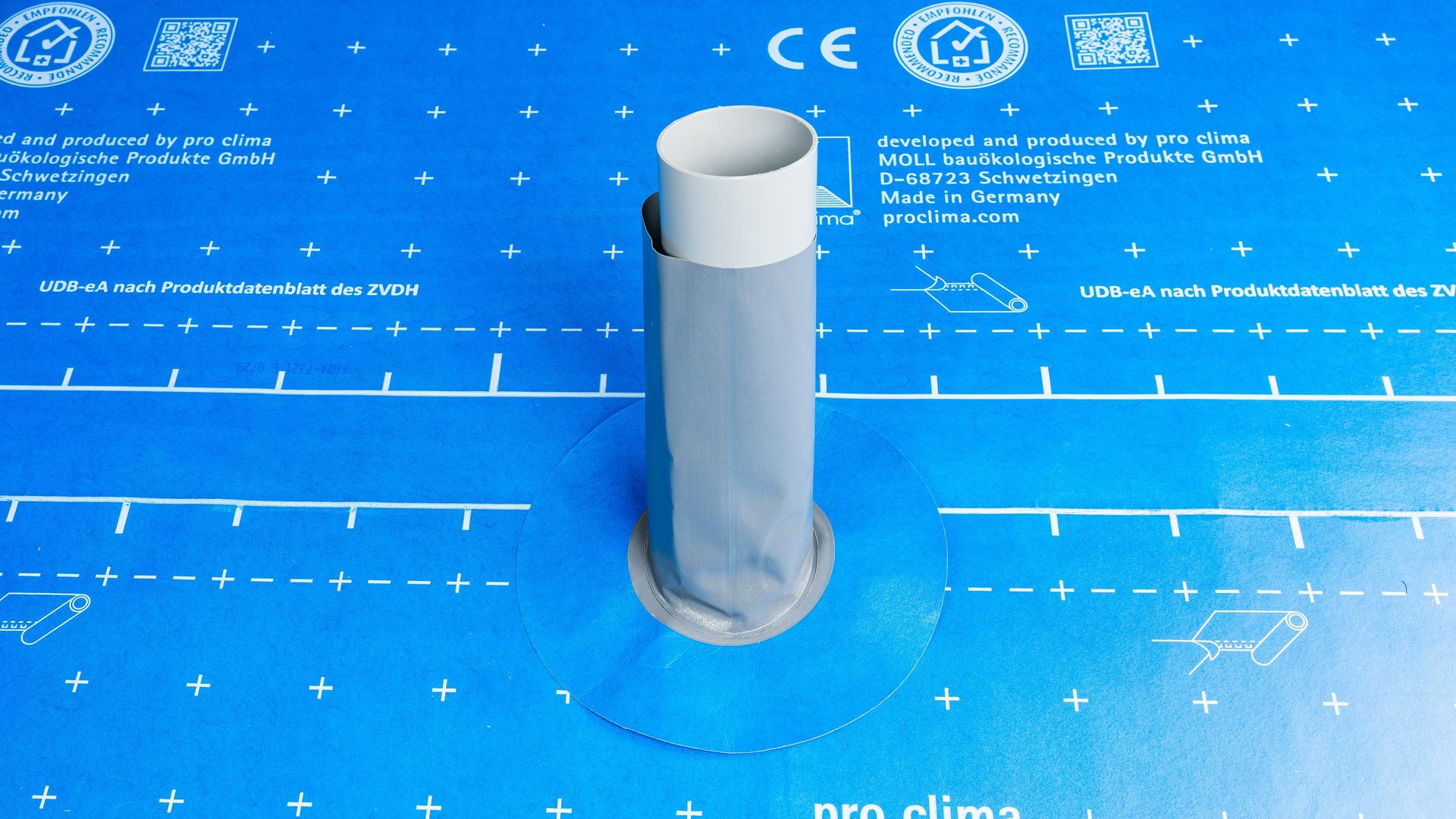

 1. Vorbereiten
|

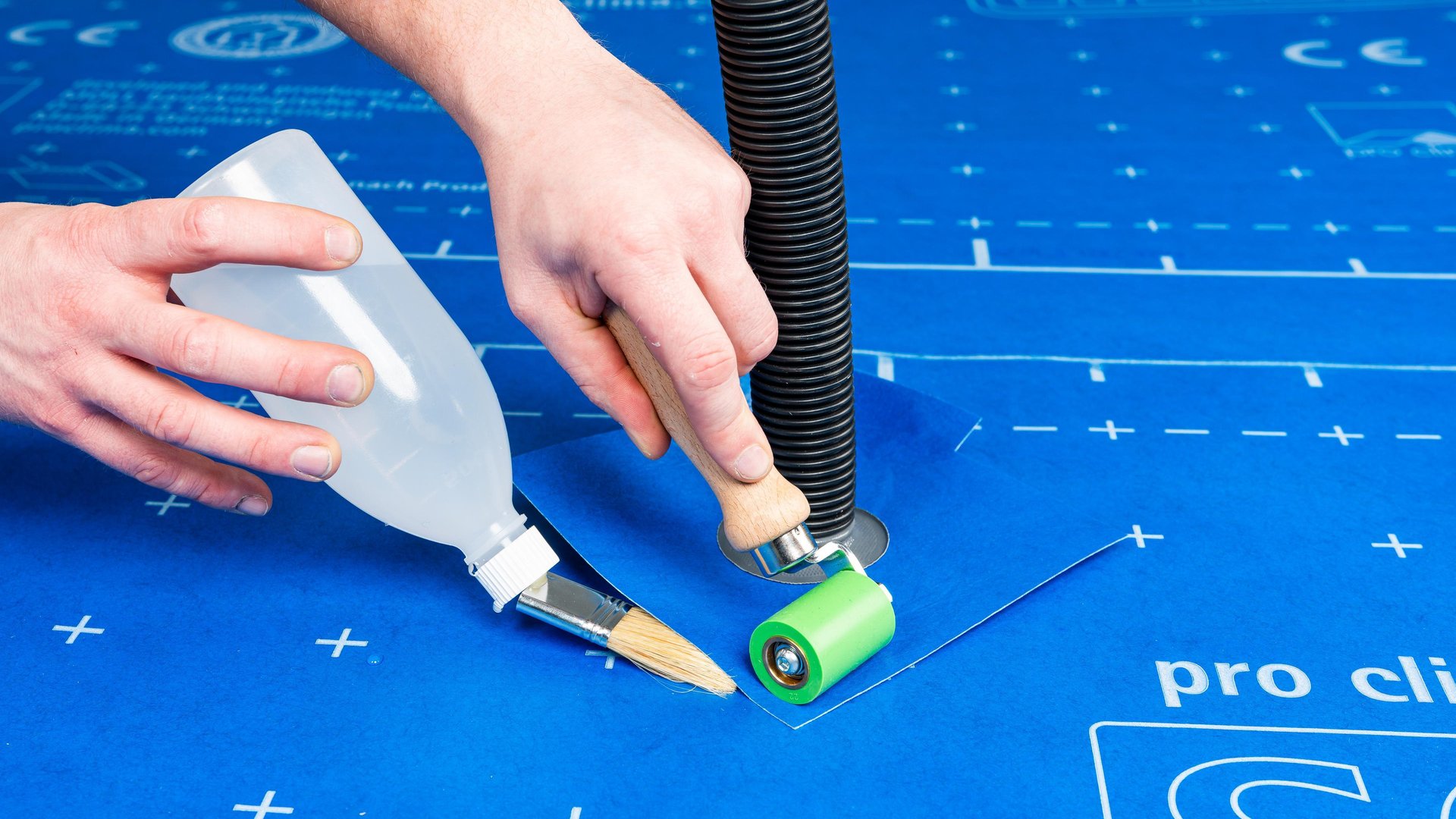

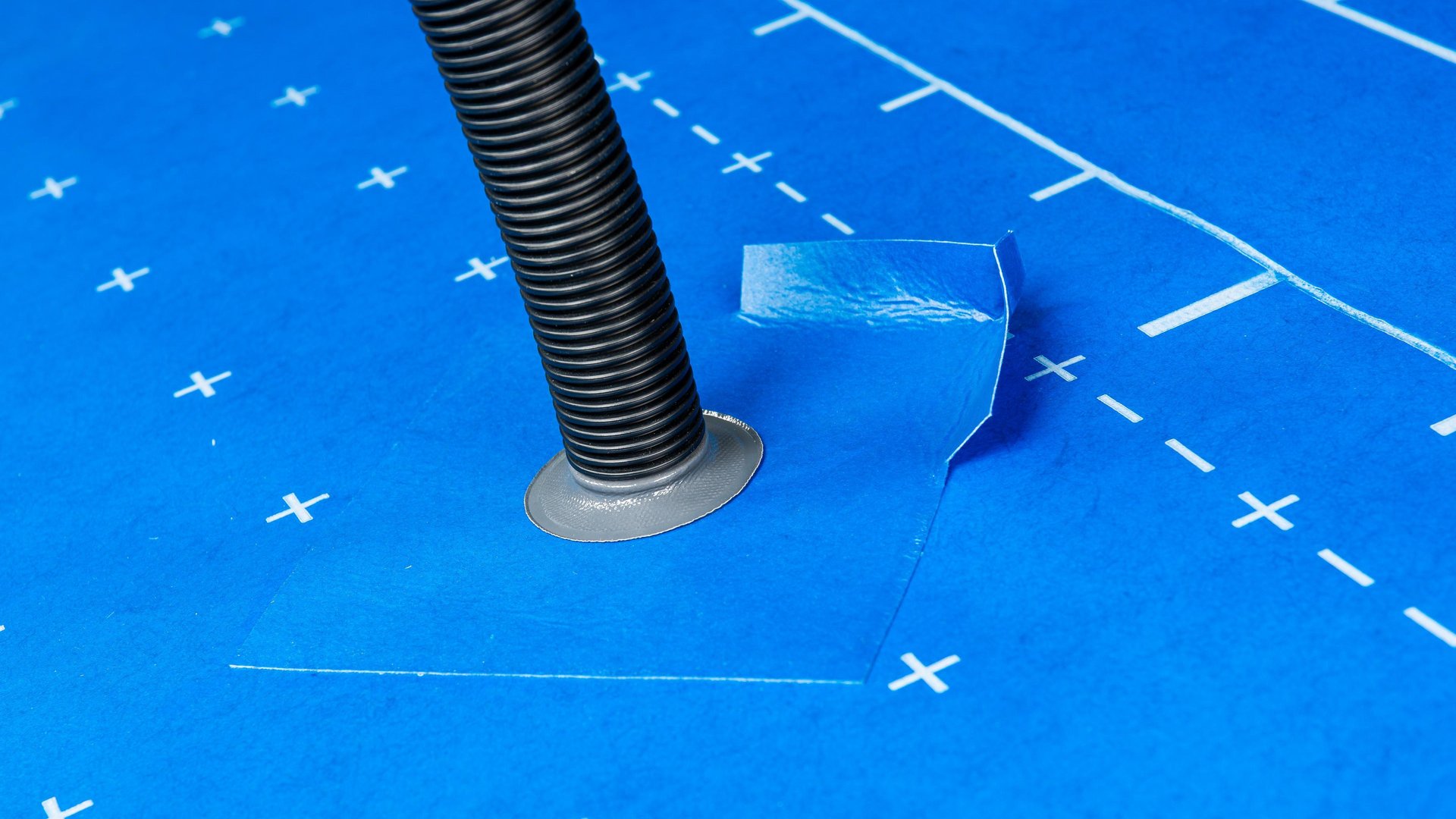

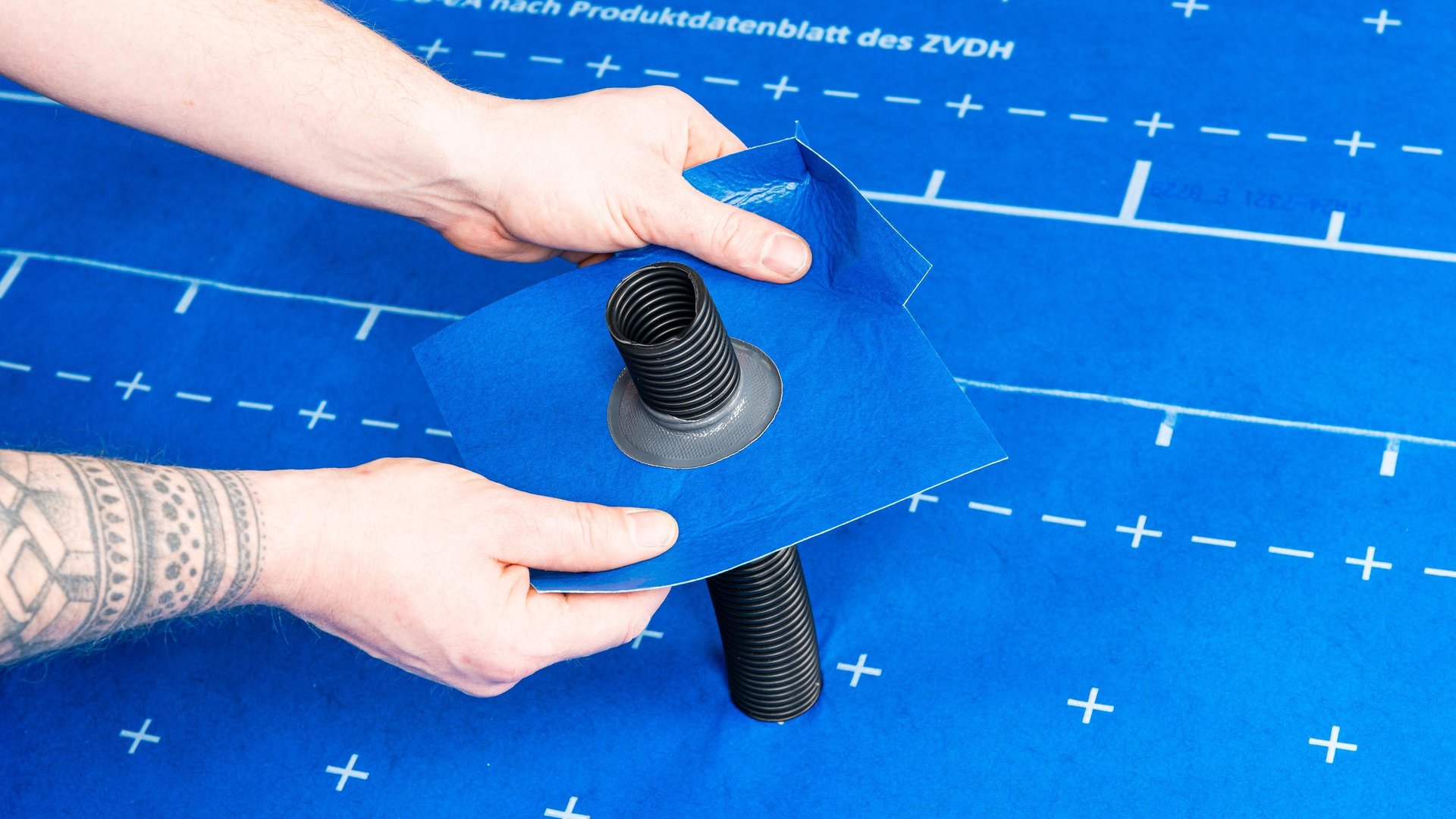

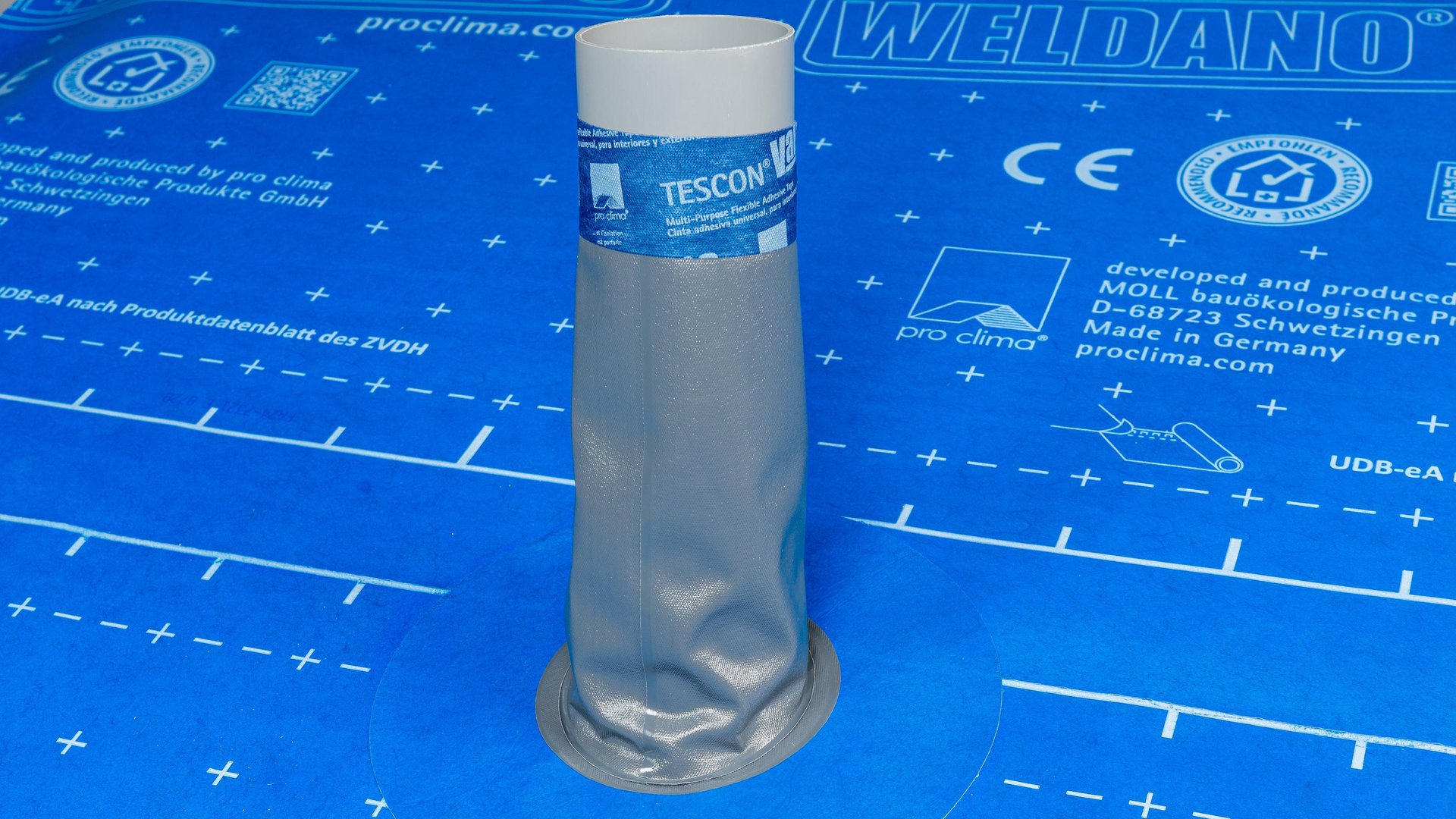

 2. Anschluss herstellen
|
|
|
Arbeitsschritte der Verarbeitung: Für Rohrdurchmesser 100-360 mm

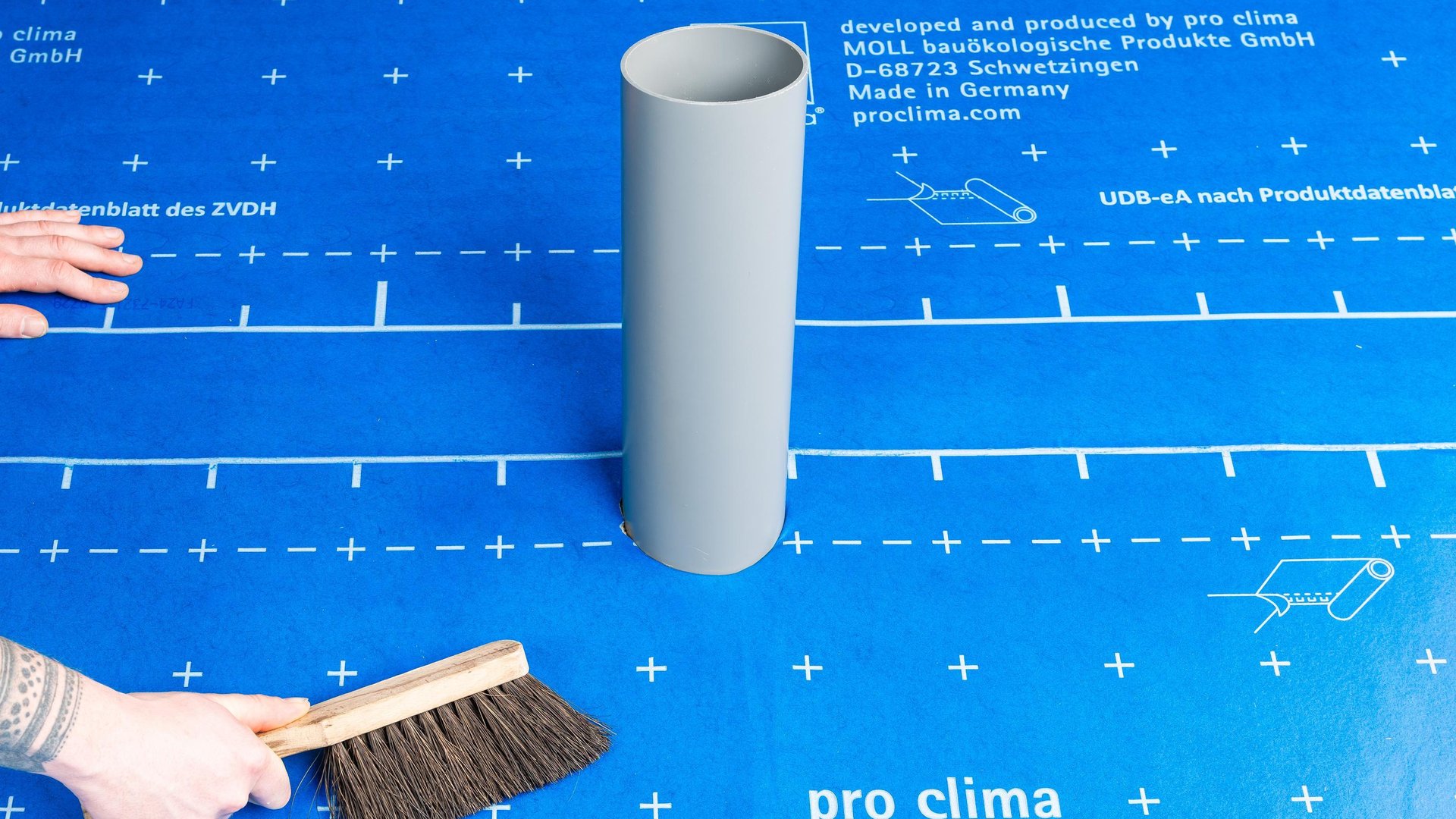

 1. Vorbereiten
|

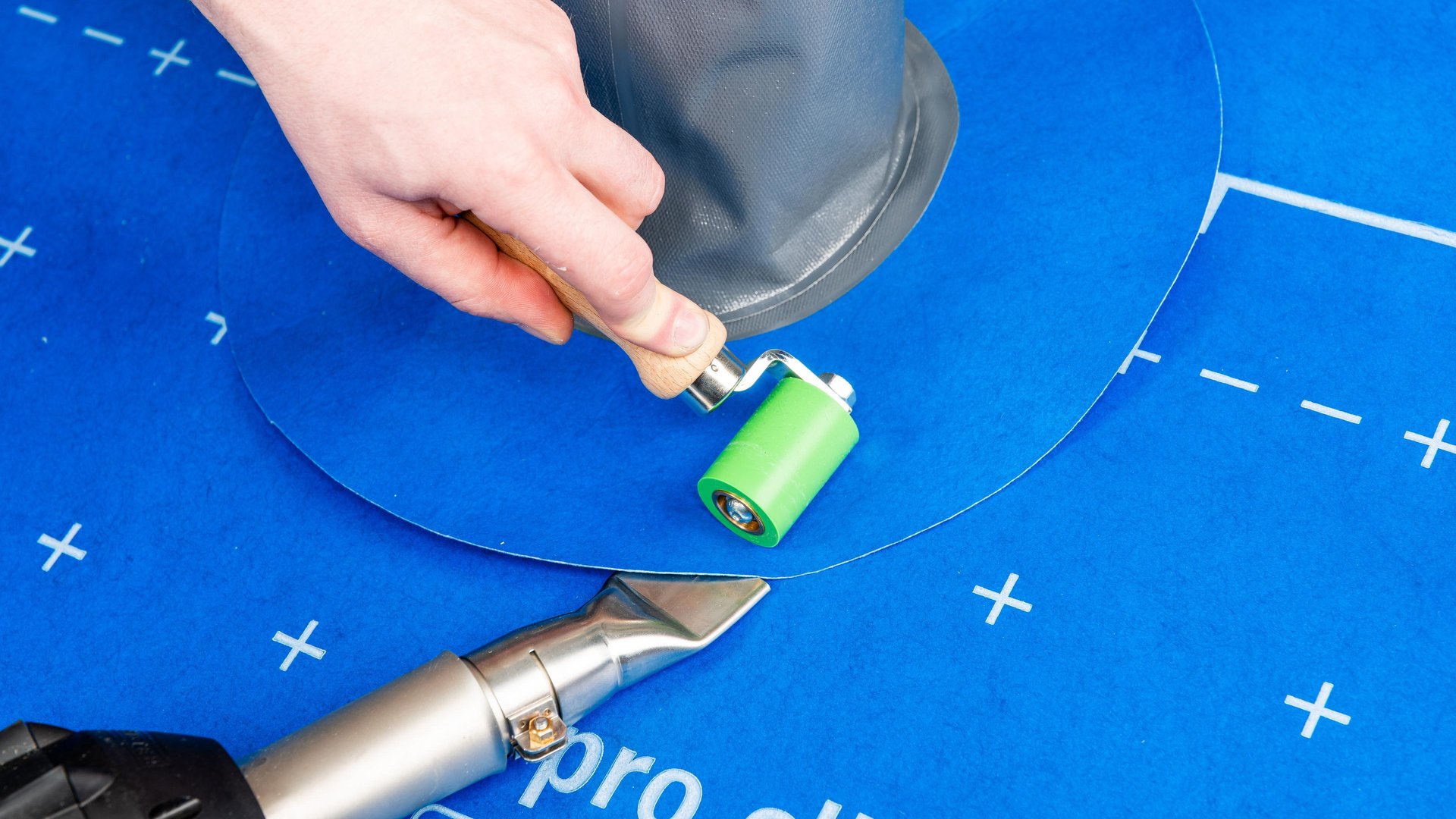

 2. Anschluss Rohrdurchdringungen
|
|
|
Material
| Eigenschaft | Stoff |
|---|---|
| Material | Polyurethan-Polyester-Komposit |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Farbe | blau |
| Freibewitterung | 6 Monate |
| Temperaturbeständigkeit | dauerhaft -40 °C bis +90 °C |
Lieferformen
| Art.-Nr. | Rohrdurchmesser | Länge | Breite | Inhalt | Gewicht | GTIN |
|---|---|---|---|---|---|---|
| 1AR04510 | 30 - 50 mm | 0,18 m | 0,18 m | 2 Stück | 0,117 kg | 4026639245106 |
| 1AR04089 | 100 - 130 mm | 0,36 m | 0,36 m | 1 Stück | 0,181 kg | 4026639240897 |
| 1AR04504 | 135 - 165 mm | 0,40 m | 0,40 m | 1 Stück | 0,198 kg | 4026639245045 |
| 1AR04505 | 230 - 260 mm | 0,50 m | 0,50 m | 1 Stück | 0,304 kg | 4026639245052 |
| 1AR04508 | 290 - 320 mm | 0,56 m | 0,56 m | 1 Stück | 0,338 kg | 4026639245083 |
| 1AR04509 | 330 - 360 mm | 0,60 m | 0,60 m | 1 Stück | 0,364 kg | 4026639245090 |
Systemprodukte im SOLITEX WELDANO-Unterdecksystem
| Produkt | Anwendung | Hinweise | |
| SOLITEX WELDANO 3000 SOLITEX WELDANO-S 3000 |
Unterdeckbahn Unterdeckbahnstreifen |
diffusionsoffen, homogen verschweißbar zum Einbinden von Konterlatten | |
| WELDANO TURGA WELDANO TURGA HS |
Quellschweißmittel | HS: aus organischem Lösemittel |
|
| SOLTEMPA | Anschlussstreifen | vollflächig klebend | |
| WELDANO INCAV WELDANO INVEX |
Inneneckformteil Außeneckformteil |
homogen veschweißbar | |
| WELDANO INVEX 3D | Dachfensterecken | homogen veschweißbar | |
| WELDANO ROFLEX | Rohrmanschette, DN 3° - 25° | homogen veschweißbar |
Zubehör
| Produkt | Anwendung | Hinweise |
| ROLLFIX | Andruckrolle | zum gleichmäßigen Andrücken der Schweißnaht |
