Prinzipskizzen

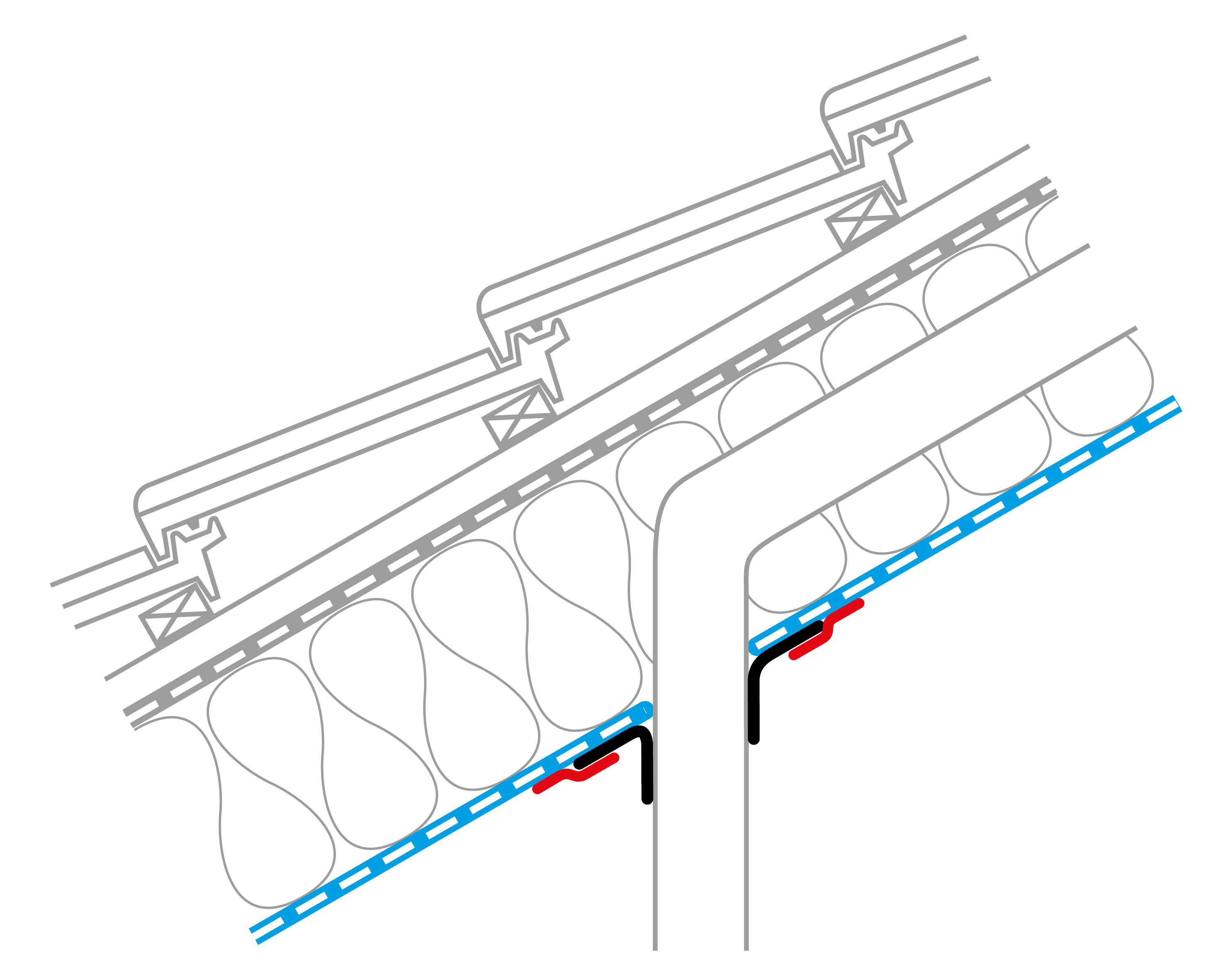

Rohrdurchdringung mit Manschette
Anschluss an Luftdichtung innen

Durchdringungen von Rohren werden mit den pro clima Manschetten luftdicht abgedichtet.
Die Manschetten werden mit TESCON VANA / TESCON No.1 auf die Dampfbremse verklebt.

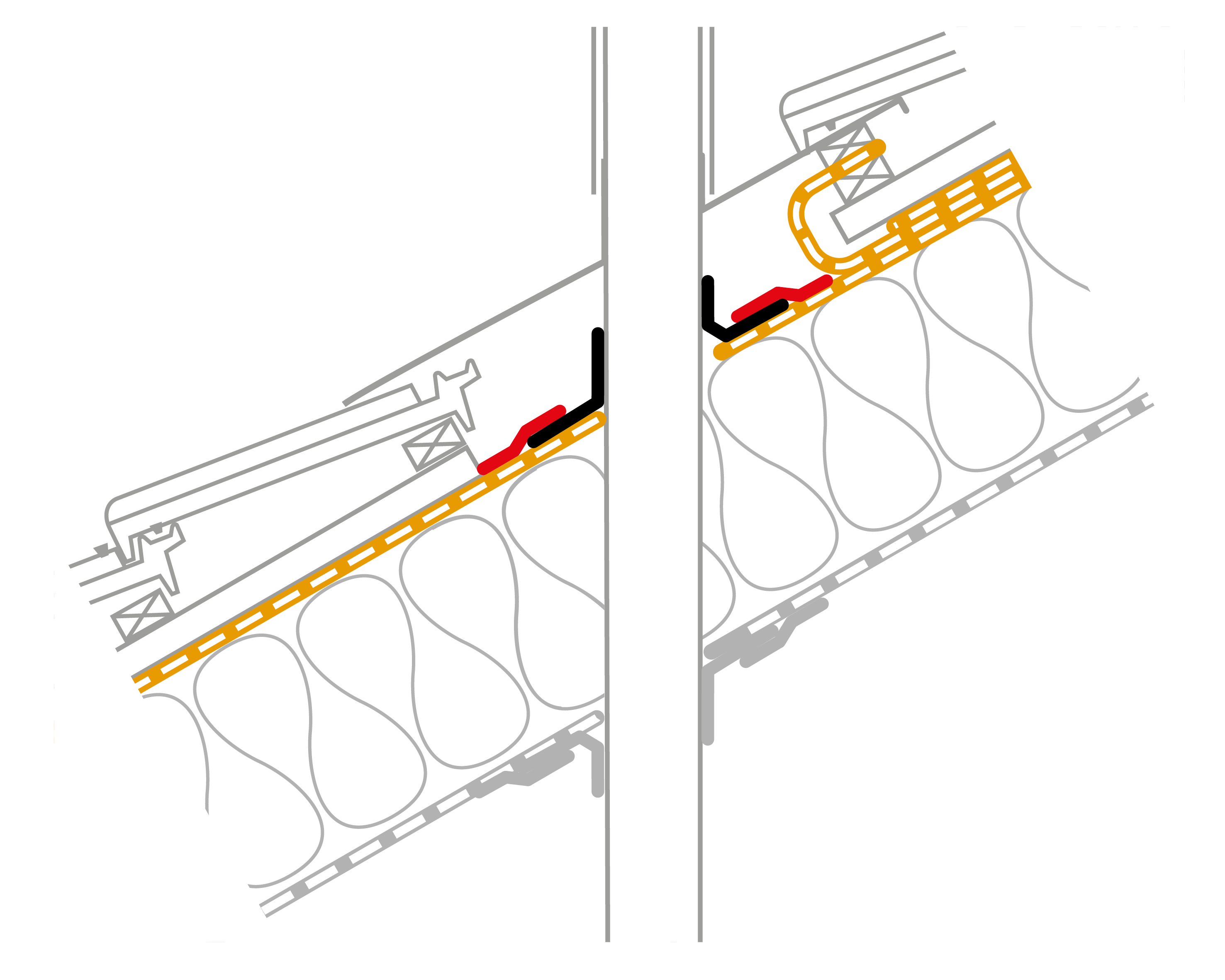

Anschluss Winddichtung außen
Anschluss bei Unterdeck- bzw. Unterspannbahnnen

Durchdringungen von Rohren durch Unterdeckungen z.B. SOLITEX MENTO - Serie, SOLITEX UD, - connect, SOLITEX PLUS oder - connect werden mit den pro clima ROFLEX luftdicht und feuchtegeschützt abgedichtet.

Untergründe

Vor dem Verkleben sollten Untergründe mit einem Besen abgefegt, mit einem Lappen abgewischt oder mit Druckluft gereinigt werden.
Auf über­fro­re­nen Un­ter­gründen ist die Ver­kle­bung nicht möglich. Es dürfen kei­ne ab­wei­sen­den Stof­fe auf den zu ver­kle­ben­den Ma­te­ria­li­en vor­han­den sein (z. B. Fet­te oder Si­li­ko­ne). Untergründe müssen aus­rei­chend trocken und tragfähig sein.

Die dau­er­haf­te Ver­kle­bung wird er­reicht auf al­len pro cli­ma In­nen- und Außen­bah­nen, an­de­ren Dampf­brems- und Luft­dich­tungs­bah­nen (z. B. aus PE, PA, PP und Alu­mi­ni­um) bzw. Unterdeck-/Unterspannbahnen und Wandschalungsbahnen (z. B. aus PP und PET).
Ver­kle­bun­gen und An­schlüsse können auf ge­ho­bel­tem und la­ckier­tem Holz, har­ten Kunst­stof­fen bzw. Me­tall (z. B. Roh­re, Fens­ter usw.), Holzwerkstoffplatten (Span-, OSB- und BFU-, MDF- und Holz­fa­serun­ter­deck­plat­ten) er­fol­gen.
Bei der Ver­kle­bung von Holz­fa­serun­ter­deck­plat­ten ist die Vor­be­hand­lung mit TESCON PRIMER er­for­der­lich.

Beste Ergebnisse für die Sicherheit der Konstruktion werden auf qualitativ hochwertigen Untergründen erreicht.*)
Die Eignung des Untergrundes ist eigenverantwortlich zu prüfen, ggf. sind Testverklebungen empfehlenswert.
Bei nicht tragfähigen Untergründen ist eine Vorbehandlung mit TESCON PRIMER zu empfehlen.


*) Ein Qualitätsmerkmal hinsichtlich der Eignung einer Oberfläche ist die Oberflächenspannung. Bei hochwertigen Dampfbrems- und Luftdichtungsebenen oder Unterdeck-/Unterspannbahnen liegt diese oberhalb von 40 dyn.


Hinweis

  • Die Rohre sind jeweils einzeln und daher mit ausreichendem Abstand durch die Durchdringungsebene (Bahn) zu führen.

Arbeitsschritte

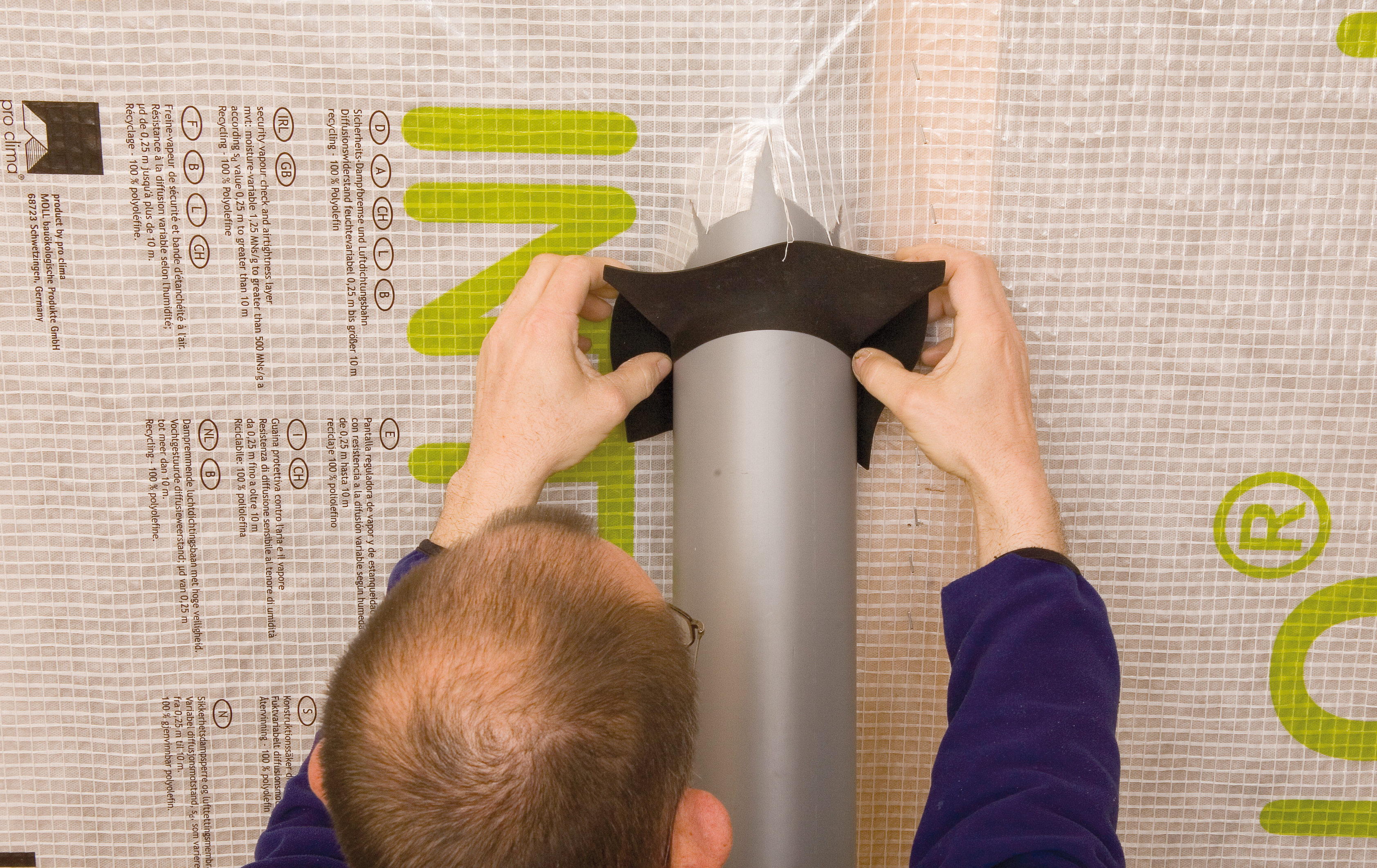

über das Rohr ziehen
1. Manschette über Rohr ziehen und ausrichten.
  • Dem Rohrdurchmesser entsprechende Manschette wählen, über das Rohr ziehen, auf den Untergrund führen und ausrichten
Flächig auf Untergrund führen
2. Manschette verkleben und fest anreiben
  • Manschette auf dem Untergrund verkleben und fest anreiben.
  • Dabei auf ausreichenden Gegendruck achten.
  • Besonders effizientes und Hände schonendes Anreiben mit der Anpresshilfe pro clima PRESSFIX.
Band mittig ansetzen ...

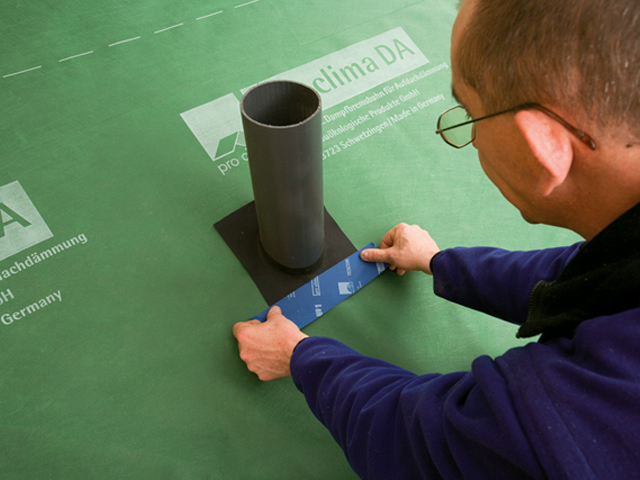

3. Einsatz auch im Außenbereich
  • Alle ROFLEX Manschetten können auch im Außenbereich, z. B. bei der Aufdachdämmung, eingesetzt werden.
  • Wichtig ist dabei die Verwendung der Systemklebebänder TESCON VANA (oder TESCON No.1) mit wasserfestem SOLID-Kleber.

Bei Anschluss an Unterdeckungen außen auf umlaufend wasserführende Verklebung achten:

  • erster Streifen: unten, 2. + 3.: links und rechts, letzter: oben

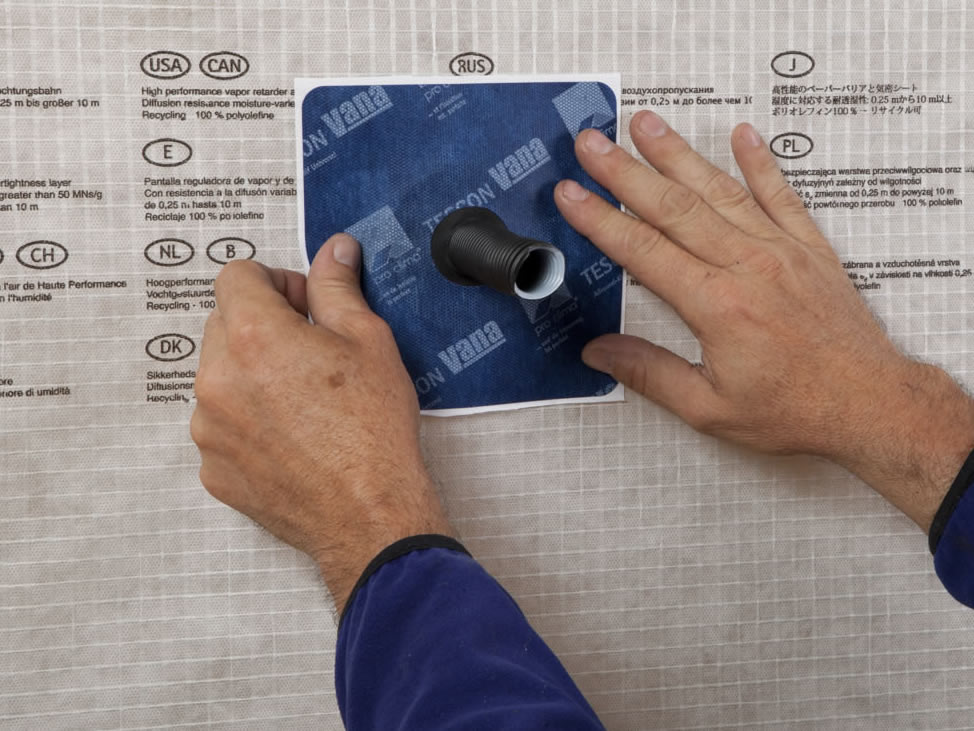

Leerrohrmanschette
4. Leerrohrmanschette
  • ROFLEX 20 ist eine Leerrohrmanschette aus EPDM und integriertem Klebeträger geeignet für Rohre mit 15 - 30 mm Durchmesser.
  • Manschette über das Leerrohr ziehen, Trennfolie Stück für Stück ablösen und auf dem Untergrund verkleben.
  • Manschette fest anreiben.

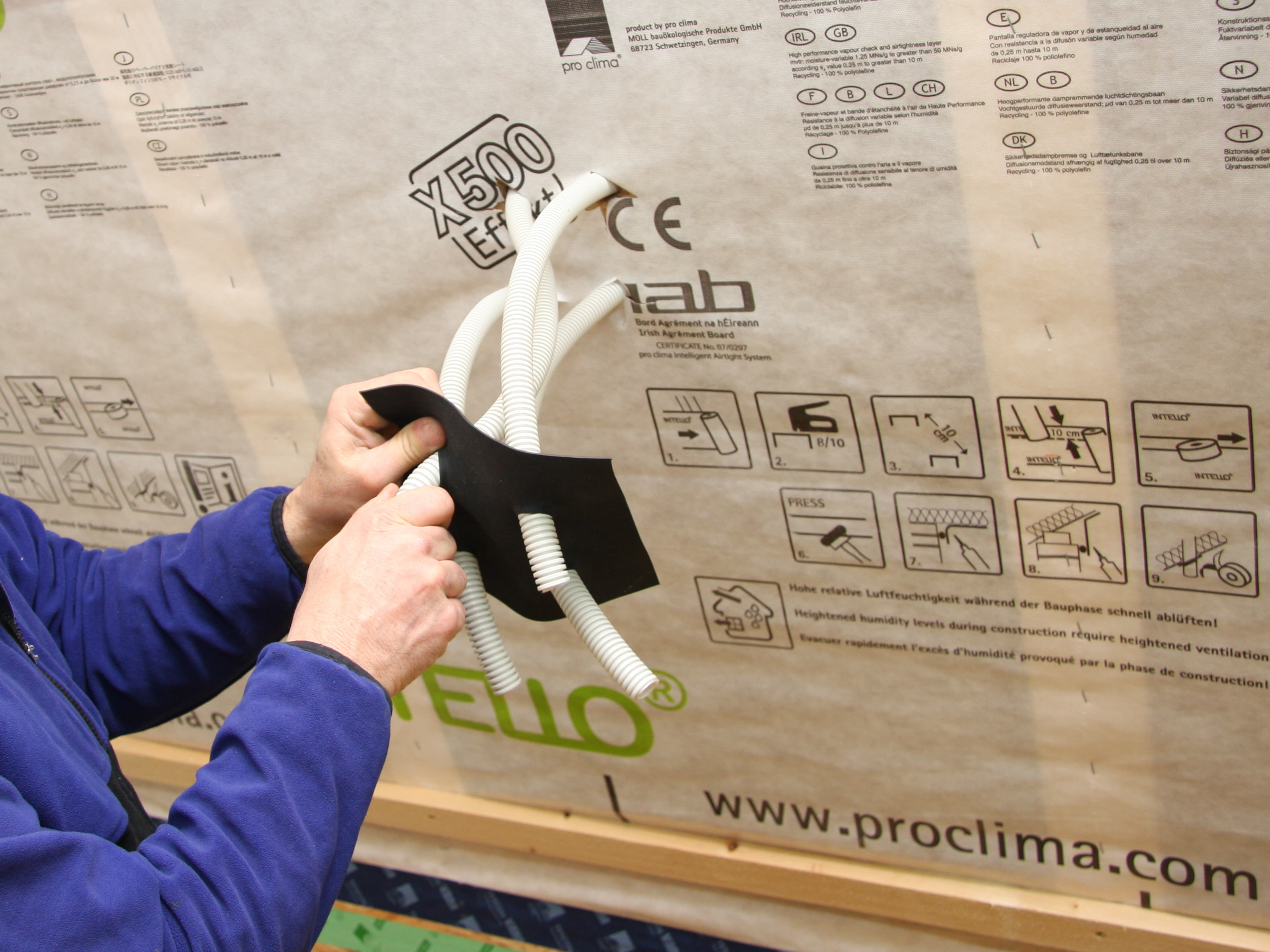

Manschette für mehrere Leerrohre
5. Manschette für mehrere Leerrohre
  • Sollen mehrere Leerrohre sicher in die Luftdichtungsebene eingebunden werden, empfiehlt sich die Leerrohr-Multimanschette ROFLEX 20 multi.

Alternativ: Kabelabdichtung mit Klebebändern

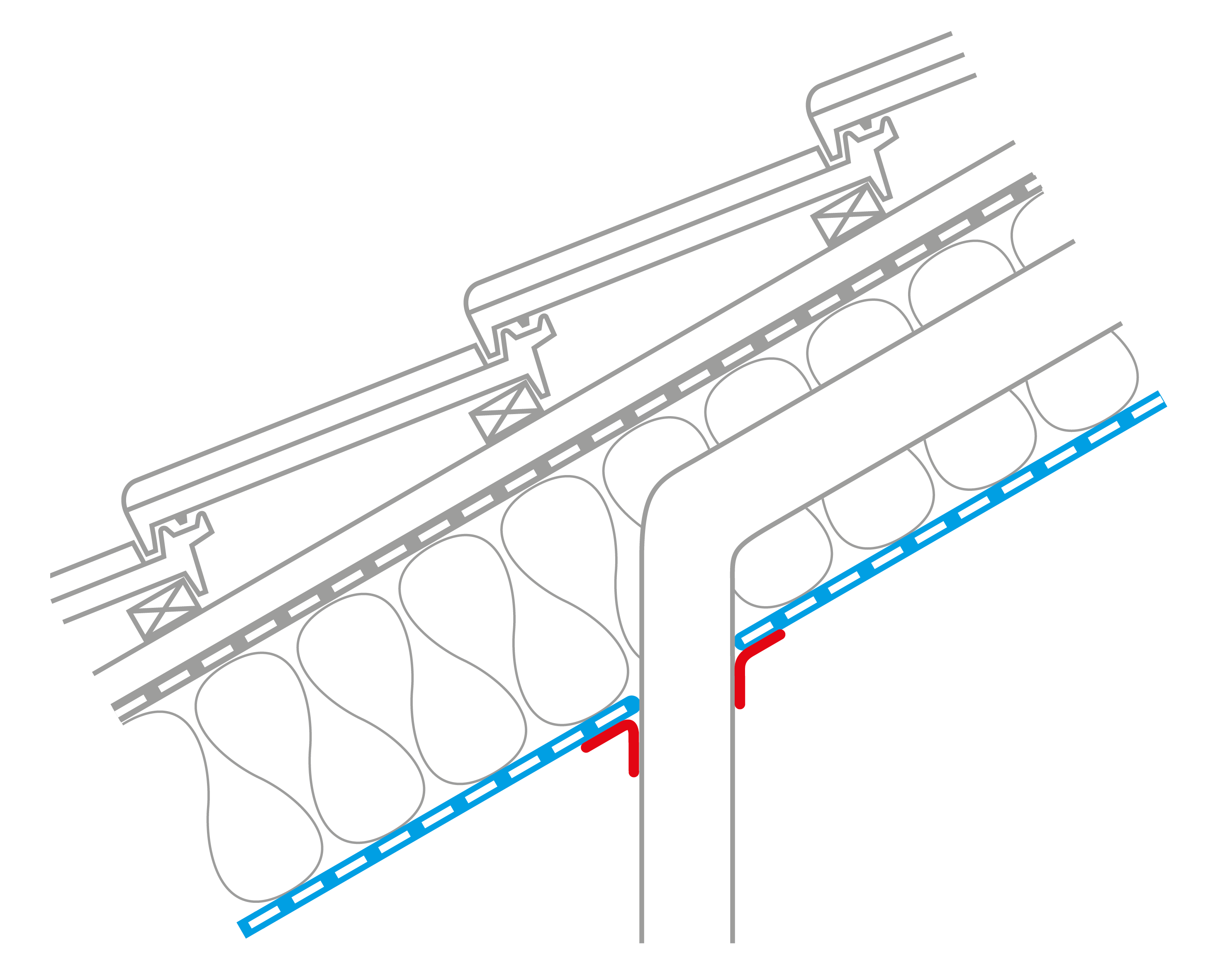

Alternativ: Rohrdurchdringung mit Klebeband

Alternativ kann die Abdichtung mit dem Anschlussklebeband EXTOSEAL MAGOV hergestellt werden

... ferner auch mit kurzen Streifen aus TESCON VANA (Breite: 75 mm) oder TESCON No.1.

Bitte beachten
Bei Abdichtungen mit Klebebändern können Rohre anschließend nicht mehr gezogen oder geschoben werden !

In der Regel ist der zeitliche Aufwand für die saubere Abdichtung mit den TESCON-Klebebändern deutlich höher als jener mit pro clima ROFLEX-Manschetten.

Verarbeitung
  • Mit kurzen Stücken des Klebebandes wird ein spannungsfreier Anschluss erreicht.


Rahmenbedingungen

TECHNIK-HOTLINE

Bei abweichenden Rand- bedingungen kontaktieren Sie bitte:
Tel: +49 (0) 62 02 - 27 82.45
eMail: technik@proclima.de

Ver­kle­bun­gen dürfen nicht auf Zug be­las­tet wer­den.
Kle­bebänder fest an­rei­ben. Auf aus­rei­chen­den Ge­gen­druck ach­ten.
Wind-, luft­dich­te oder re­gen­si­che­re Ver­kle­bun­gen können nur auf fal­ten­frei ver­leg­ten Dampf­brem­sen bzw. Un­ter­deck- und Fassa­den­bah­nen er­reicht wer­den.
Erhöhte Raum­luft­feuch­tig­keit durch kon­se­quen­tes und ste­ti­ges Lüften zügig abführen, ggf. Bau­trock­ner auf­stel­len.

Weitere Hinweise

Die dar­ge­stell­ten Sach­ver­hal­te be­zie­hen sich auf den Stand der ak­tu­el­len For­schung und der prak­ti­schen Er­fah­rung. Wir be­hal­ten uns Ände­run­gen der emp­foh­le­nen Kon­struk­tio­nen und der Ver­ar­bei­tung so­wie die Wei­ter­entwick­lung und die da­mit ver­bun­de­ne Qua­litätsände­rung der ein­zel­nen Pro­duk­te vor. Wir in­for­mie­ren Sie gern über den ak­tu­el­len tech­ni­schen Kennt­nis­stand zum Zeit­punkt der Ver­le­gung.

Wei­te­re In­for­ma­tio­nen über die Ver­ar­bei­tung und Kon­struk­ti­ons­de­tails ent­hal­ten die pro cli­ma Pla­nungs­un­ter­la­gen. Bit­te be­ach­ten Sie auch die Emp­feh­lun­gen zur Ver­kle­bung in der ak­tu­ell gülti­gen pro clima Anwendungsmatrix.
